Прибор измеряет эластичность, прочность покрытий при изгибе вокруг набора цилиндрических стержней с диаметрами стержней от 2 мм до 32 мм (даметры более и менее указанных - по запросу). Прибор соответствует ГОСТ Р 52740-2007, ГОСТ 6806-73 и ИСО 1519-73 распространяется на лакокрасочные материалы и устанавливает метод определения эластичности пленки при изгибе. Метод заключается в определении минимального диаметра металлического цилиндрического стержня, изгибание на котором окрашенной металлической пластинки не вызывает механического разрушения или отслаивания однослойной или многослойной лакокрасочной пленки.
Прочность на изгиб, наверное, один из самых простых методов контроля покрытия. Но, не смотря на это, несет большую информативность о качестве лакокрасочных материалов. Эластичность лакокрасочных покрытий определяют с помощью прибора Изгиб ИР. Гибкость проверяется посредством огибания жестяной пластинки с покрытием вокруг испытательных стержней цилиндрической формы диаметрами от 2 до 32 мм. Самый маленький диаметр, при котором не происходит растрескивания, является значением гибкостидля покрытия при определенной толщине пленки.
Преимущества и особенности прибора

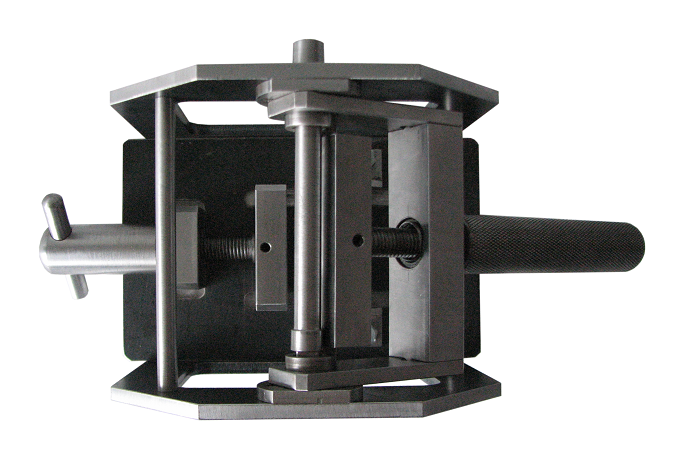

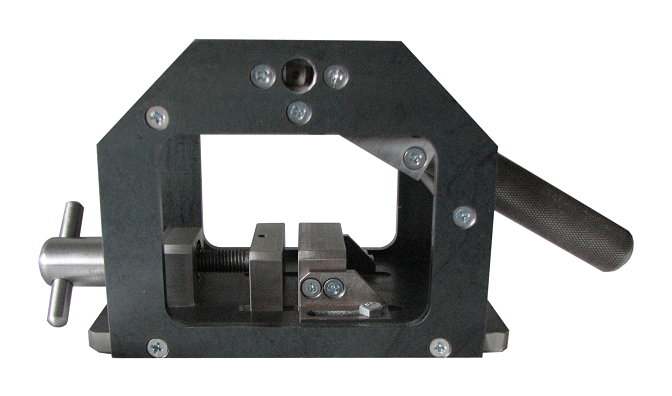

Прибор для испытания покрытий на прочность при цилиндрическом изгибе NOVOTEST ИЗГИБ ИР представляет собой станину, с закрепленными на ней зажимами для образца и специальным механизмом для осуществления огибания пластины вокруг стержня заданного диаметра. Предварительно подготовленнный образец устанавливают между губками зажимов и надежно фиксируют, вращением ручки зажимов. После этого поджимают образец к стержню вращением верхней ручки прибора и производят изгиб пластинки вокруг стержня.
Прибор ИР в отличии от, например, ИЗГИБ ШГ позволяет производить изгибание с четко заданным зазором (или без зазора) вокруг стержня, без отклонения от перпендикулярности и максимально снижает влияние человеческого фактора на результаты испытаний.
Прибор имеет надежную конструкцию, прост в эксплуатации и позволяет существенно сократить время проведения испытаний.
Технические характеристики прибора NOVOTEST ИЗГИБ ИР
Методика испытаний
Образцы для испытания подготавливают по ГОСТ 8832-76, если нет других указаний в нормативно-технической документации на испытуемый лакокрасочный материал. Для испытаний покрытий рекомендуют применять пластины из жести. Жесть должна иметь гладкую поверхность без раковин, ржавых пятен, расслоений и загрязнений. Образцы для испытаний представляют собой пластинки прямоугольной формы длиной 100 - 200 мм, шириной 20 - 50 мм, изготовленные из черной полированной жести толщиной 0,25 - 0,32 мм, или из алюминиевых листов и лент по ГОСТ 21631-76, ГОСТ 13726-78 толщиной 0.25 - 0,30 мм с нанесенной на них однослойной или многослойной лакокрасочной пленкой. Допускается применение пластинок из другого материала, если это указано в нормативно-технической документации на лакокрасочный материал. Способ нанесения лакокрасочного материала, толщина пленки, количество слоев, условия и время высыхания, а также выдержка пленки перед испытанием должны быть указаны в нормативно-технической документации на испытуемый материал. Образцы перед испытанием выдерживают в условиях, указанных в нормативно-технической документации на лакокрасочный материал. Время и степень высыхания определяют по ГОСТ 19007-73. При помощи толщиномера измеряют толщину исследуемой лакокрасочной пленки, нанесенной на пластинку. Пластину фиксируют в зажиме, накладывают на стержень наибольшего диаметра (32 мм) покрытием наружу и, плотно прижимая ее к стержню прижимной планкой, плавно изгибают в течение 1 - 2 с на 180° вокруг стержня. Затем покрытие в месте изгиба рассматривают в лупу с 4х увеличением на наличие трещин и отслаивания. Если эти дефекты отсутствуют, то производят изгибание пластинки каждый раз в другом месте последовательно от стержня большего диаметра к меньшему, до тех пор, пока не будут обнаружены указанные выше дефекты. Если в нормативно-технической документации на лакокрасочный материал предусмотрено значение эластичности (диаметр стержня), то испытание проводят с использованием стержня только такого диаметра. За результат испытания принимают минимальный диаметр стержня в миллиметрах, при изгибании образца на котором испытуемая пленка осталась неповрежденной. Оценку эластичности пленки при изгибе на металлическом стержне производят после испытания трех пластинок на одном и том же стержне.

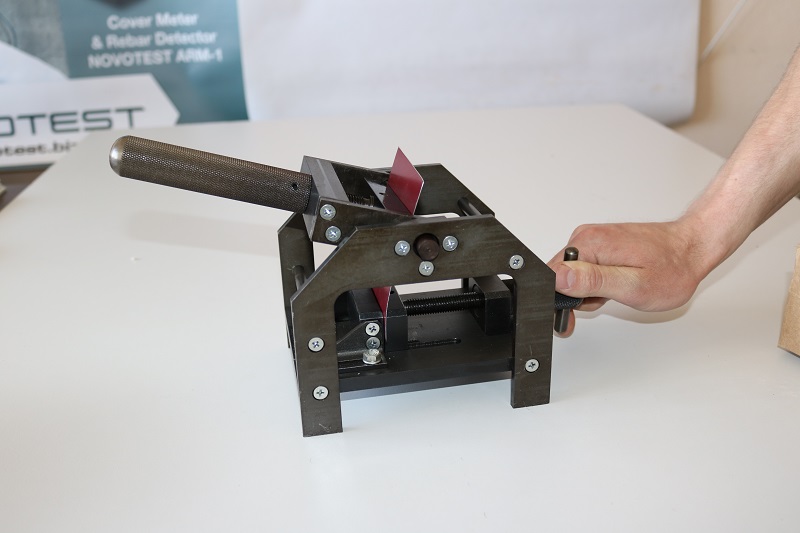

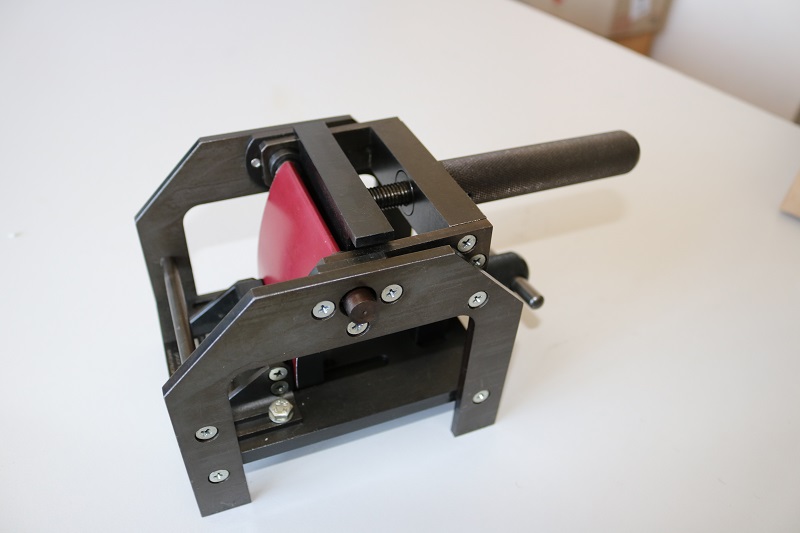

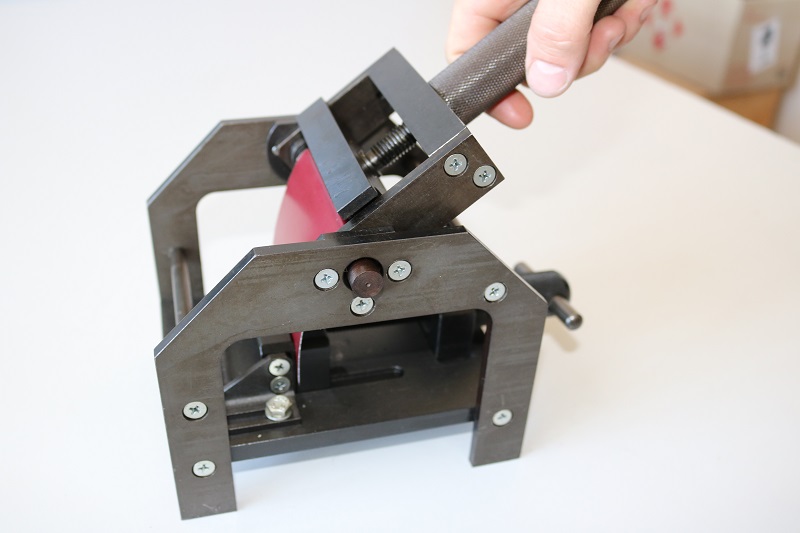

Пример испытания пластины с покрытием:
Комплект поставки
