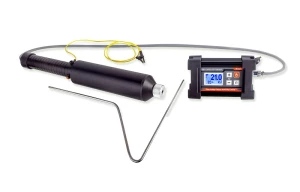

Електроіскровий дефектоскоп NOVOTEST Іскра-1

Найменший діаметр дефекту, що можна виявити, мм

0,1

Вихідна напруга, кВ

від 2,5 до 40

Дискретність зміни вихідної напруги (крок регулювання/налаштування вихідної/випробувальної напруги), кВ

0,1

Частота проходження імпульсу, Гц

від 30 до 35

Швидкість переміщення електрода, не більше, см/с

25

Час безперервної роботи від акумуляторної батареї, не менше, год

5

Робочі умови експлуатації приладу:

  – температура навколишнього повітря, °С;

  – відносна вологість повітря, %;

  – атмосферний тиск, кПа.

від -40 до +50

до 95 при 25 °С

від 86,6 до 106,6

Маса високовольтного трансформатора, не більше, кг

1,6

Маса блоку управління, не більше, кг

1,1

• Компактний електронний блок;
• Ударостійкий корпус для складних умов експлуатації (алюмінієвий з захисним силіконовим бампером);
• Змінні електроди (можна підібрати відповідний безпосередньо під об'єкт контролю);
• Широкий діапазон регулювання напруги від 2,5 до 40 кВ;
• Точне цифрове регулювання напруги;
• Дискретність установки вихідної напруги 0,01 кВ;
• Звукова сигналізація при виявленні дефекту;
• Попередні налаштування для проведення контролю, які можна редагувати.

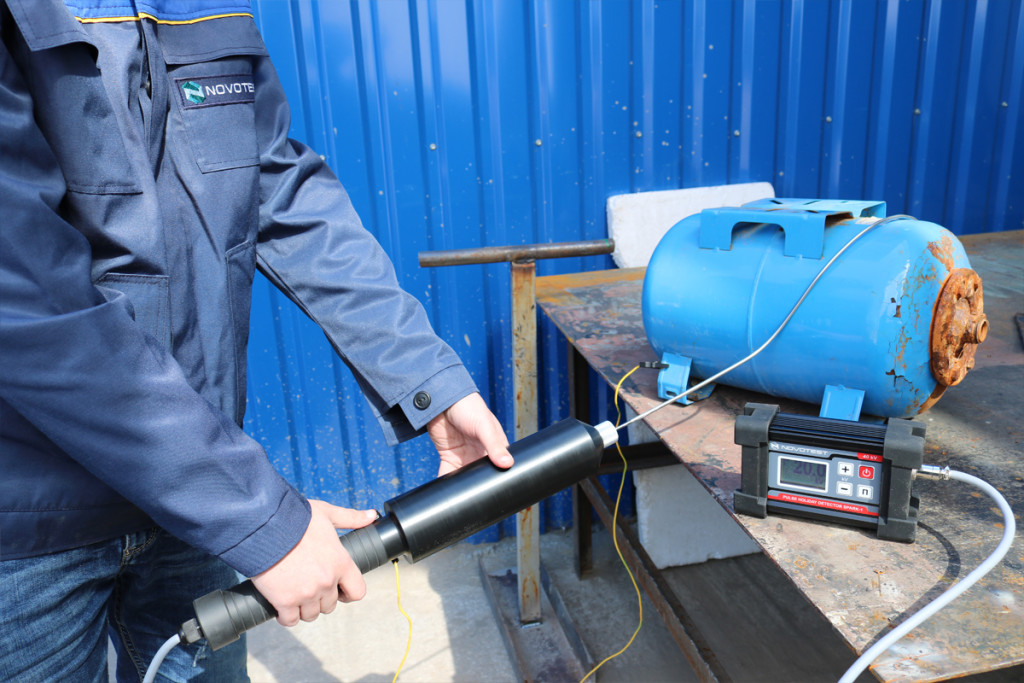

Принцип роботи приладу ґрунтується на електроіскровому методі. Датчик-електрод, підключений до одного полюсу джерела напруги, сканує поверхню об'єкта безпосередньо через покриття. Другий полюс джерела напруги від роз'єму заземлення безпосередньо з'єднується з металевою конструкцією. Електронний блок фіксує пробій повітряних проміжків напругою між електродом і струмопровідною основою.

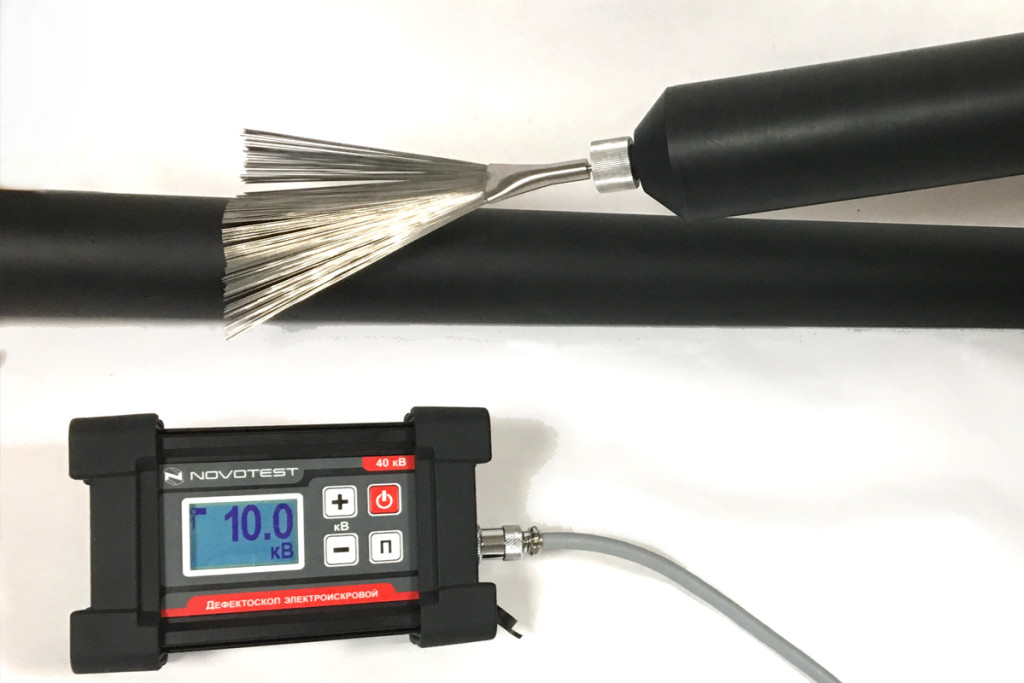

Залежно від завдання прилад може бути оснащений Т-подібним, серповидним, щітковим, кільцевим, пружинним та іншими типами електродів, виготовлених під індивідуальні контрольні об'єкти замовника.

У приладі є функція звукової та світлової сигналізації при виявленні електричного іскрового пробою в процесі контролю, що дозволяє працювати з приладом без постійного спостереження за процесом, що значно спрощує роботу оператора.

• Електронний блок;
• високовольтний трансформатор-тримач;
• дріт заземлення, забезпечений затиском типу «крокодил»;
• електрод;
• зарядний пристрій;
• паспорт та керівництво з експлуатації.
