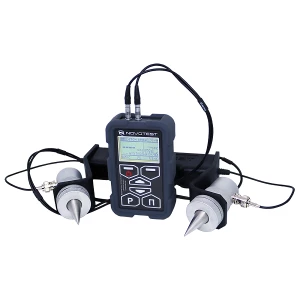

Вимірювач міцності будівельних матеріалів ІПСМ

Опис

Вимірювач міцності будівельних матеріалів ІПСМ - це прилад для контролю дефектів в бетонних виробах, цеглі та інших твердих матеріалів на основі аналізу поширення ультразвукових хвиль у матеріалі. До приладу підключається два перетворювача (випромінювач та приймач), в процесі роботи прилад отримує час проходження сигналу між перетворювачами, маючи фіксовану базу (відстань між перетворювачами), прилад обчислює швидкість ультразвукових хвиль в матеріалі, на підставі якої можлива побудова залежності з шуканим параметром. Метод дозволяє оцінювати такі параметри як міцність, щільність, модуль пружності, звуковий індекс та інші параметри, які мають кореляцію зі швидкістю поширення ультразвуку.

Призначення та можливості вимірювача міцності будівельних матеріалів ІПСМ

• Вимірювання міцності та щільності бетону (ДСТУ Б В.2.7-226), цегли та силікатних каменів (ДСТУ Б В.2.7-252), інших твердих будівельних та композиційних матеріалів.
• Оцінка несучої здатності залізобетонних конструкцій, пористості та наявності тріщин гірських порід, текстури композиційних матеріалів та ступеня анізотропії.
• Оцінка ступеня зрілості бетону в процесі монолітного бетонування.
• Виявлення пустот, тріщин та інших внутрішніх дефектів, що виникли в процесі виготовлення та експлуатації.
• Контроль однорідності матеріалу. Вимірювання глибини поверхневих тріщин.
• Визначення звукового індексу будівельної кераміки та абразивів.
• Визначення щільності й модуля пружності склопластику та углеграфітів.

Комплексний контроль якості будівельних конструкцій

Вимірювач міцності будівельних матеріалів ІПСМ дозволяє вимірювати відразу кілька важливих параметрів, що характеризують будівельних конструкції. Найголовніший з них - міцність. За допомогою даного приладу Ви зможете вимірювати міцність бетону (відповідно до ДСТУ Б В.2.7-226:2009, Рекомендацій НДІЗБ МДС 62-2.01), міцність та однорідність цегли (відповідно до ДСТУ Б В.2.7-252), вимірювати щільність всіляких будівельних матеріалів, вимірювати глибину тріщин в будівельних конструкціях, вимірювати товщину бетонних конструкцій, а також вимірювати швидкість поширення ультразвукових хвиль в матеріалах з високим загасанням.

Обстеження будівельних конструкцій будівель і споруд

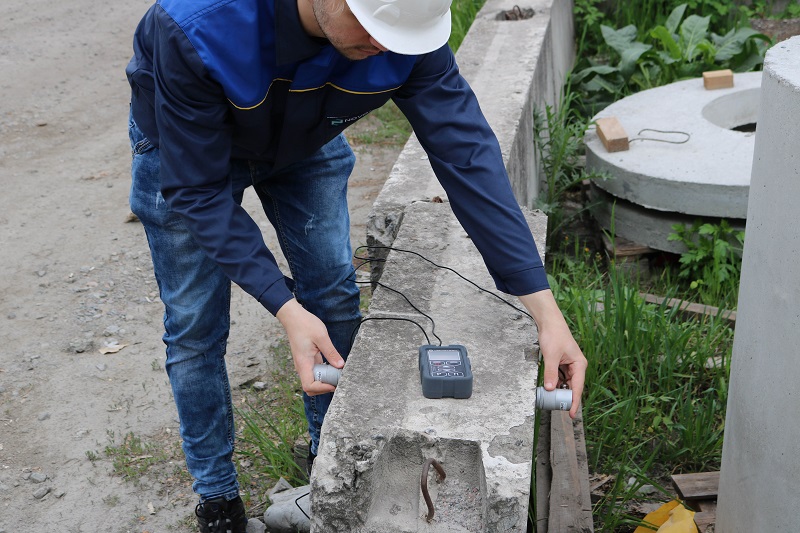

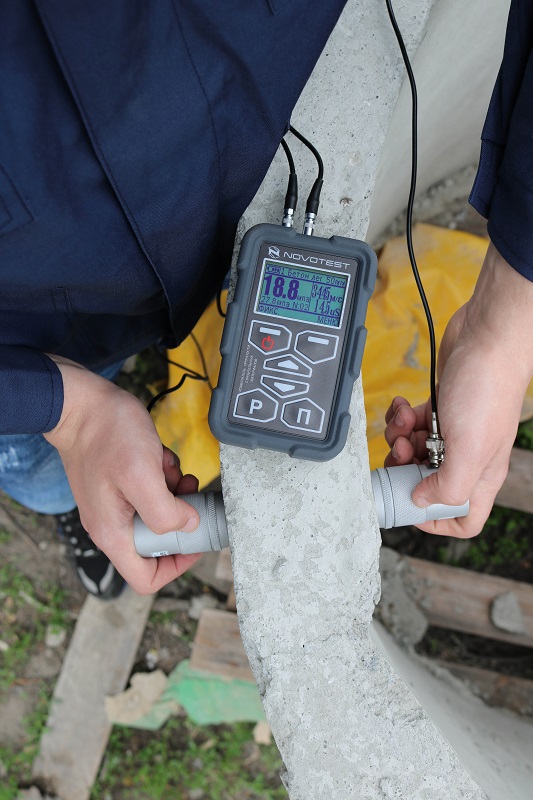

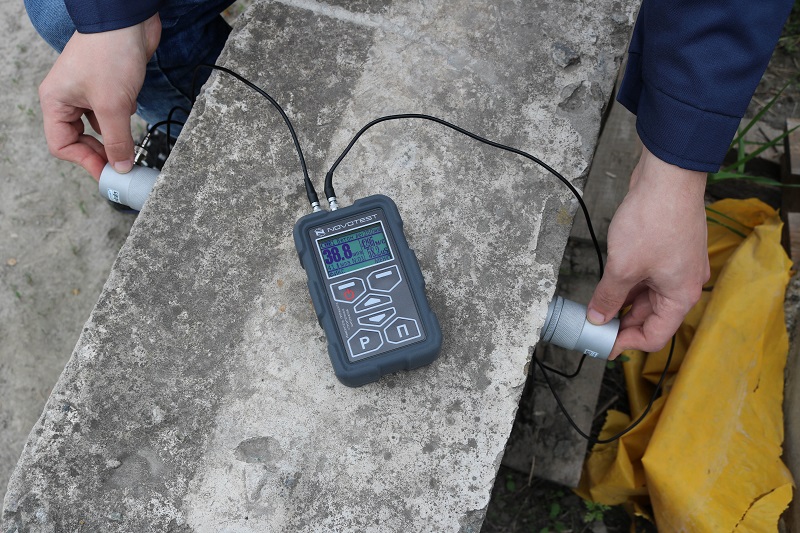

Прилад дозволяє проводити вимірювання міцності будівельних конструкцій при проведенні обстежень будівель та споруд. Використання методів поверхневого й наскрізного проникання дозволяє виконувати контроль конструкцій як з доступом з двох сторін, так і з доступом тільки з одного боку (наприклад, на фундаменті). При поставці прилад вже відразу має попередні налаштування (калібрування) для вимірювання міцності широкого ряду матеріалів, таких як різні бетони та різні цеглини.

Продумана конструкція та сучасна елементна база

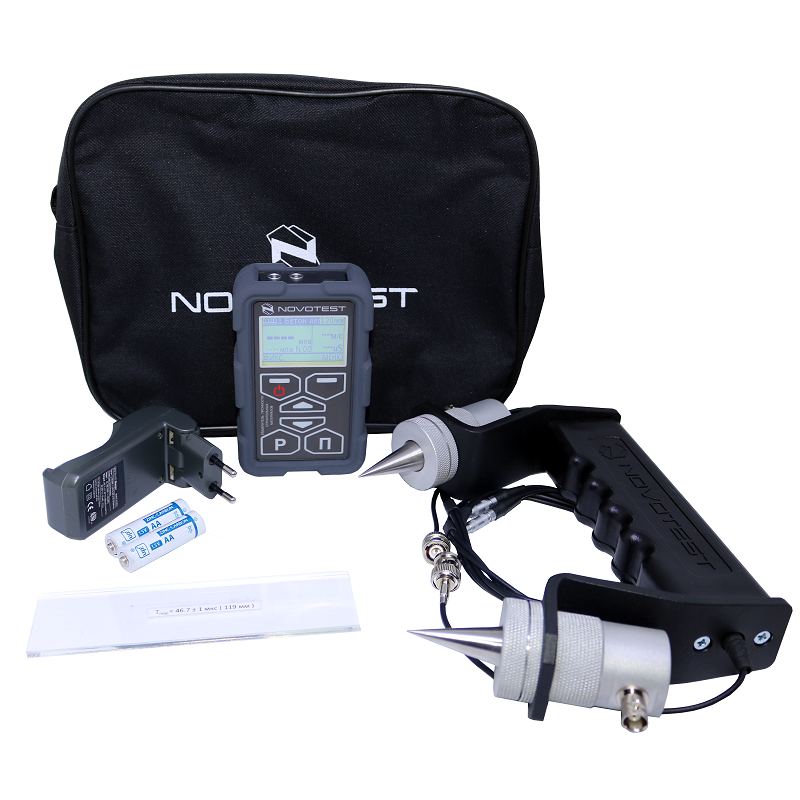

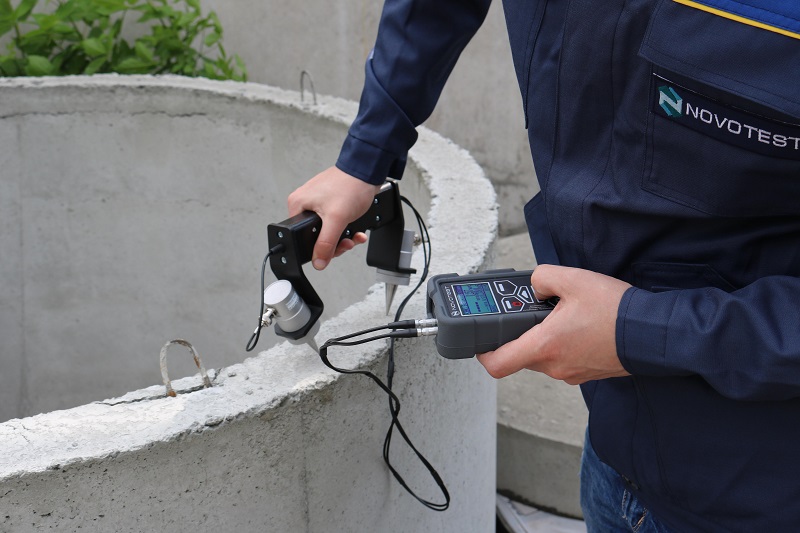

Конструкція датчика для поверхневого ультразвукового контролю має базу в 120 мм. Таким чином цей датчик ідеально підходить для контролю стандартних образів-кубів бетону, що дозволяє зручно та оперативно здійснити точне підстроювання калібрування приладу саме під Ваш матеріал та Ваш техпроцес. Використання останніх розробок в схемотехніці, застосування сучасних електронних компонентів дозволило в компактному корпусі реалізувати високоякісний акустичний трак, потужний генератор ультразвукових імпульсів та приймач з мінімальним шумом - все це дає можливість істотно збільшити діапазон контролю, а також підвищити чутливість приладу для виявлення дефектів.

ВИМІРЮВАННЯ МІЦНОСТІ

ВИМІРЮВАННЯ ЩІЛЬНОСТІ

ВИЗНАЧЕННЯ НАЯВНОСТІ ПОРОЖНИН ТА ТРІЩИН

ВИМІР ІНШИХ ПАРАМЕТРІВ

ДИЗАЙН

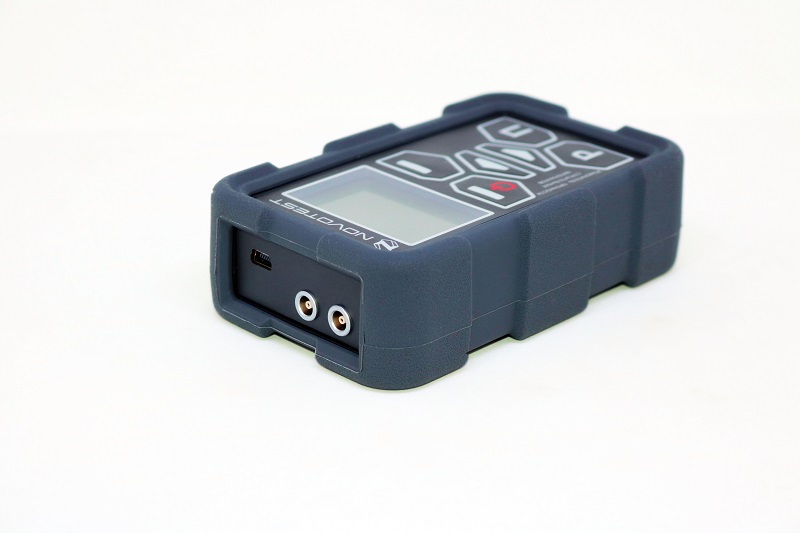

Використання останніх розробок в схемотехніці, застосування сучасних електронних компонентів дозволило в компактному корпусі реалізувати високоякісний акустичний трак, потужний генератор ультразвукових імпульсів та приймач з мінімальним шумом - все це дає можливість істотно збільшити діапазон контролю, а також підвищити чутливість приладу для виявлення дефектів, девайс розрахований на експлуатацію в діапазоні температур від -20 до +40 °C. Завдяки захисному силіконовому чохлу корпус приладу стає ударостійким.

ПАМ'ЯТЬ ТА ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ

У приладі є функція збереження результатів вимірювання в архів з подальшої передачею архіву на ПК за допомогою спеціального програмного забезпечення, для подальшої обробки даних.
