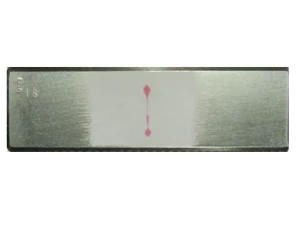

Стандартний зразок для капілярного контролю

В наявності

5 550 грн

Ціна вказана з ПДВ

До кошика

Купити в один клік

До кошика

Купити в один клік

Додаткові послуги

Чи потрібні метрологічні документи? (Термін виконання 3-20 днів)

Ні

Так +1 920 грн

Варіанти комплектів постачання

Призначення: оцінка чутливості методів капілярного контролю;
Класи чутливості: I; II; III;
Комплект поставки: зразок, паспорт, пакувальна тара.

Опис
Технические характеристики

Опис

Призначення

Стандартний зразок для капілярного контролю призначений для визначення якості дефектоскопічних матеріалів та технології капілярного контролю.

Відповідність стандартам

Зразок відповідає вимогам ГОСТ 18442-80 та уніфікованій методиці РБ-090-14 (замість ПНАЕГ-7-018-89).
На зразку для капілярного контролю знаходиться штучна тупикова тріщина з шириною розкриття до заданого класом чутливості (див. таблицю).

Клас чутливості	Розміри тріщини, мкм
Клас чутливості	Довжина тріщини	Ширина розкриття
I	не менше 3	менше 1
II	не менше 3	від 1 до 10
III	не менше 3	від 10 до 100
IV	не менше 3	від 100 до 500

Значення освітленості для виявлення протяжних індикаторних слідів дефектів типу тріщин в залежності від класу чутливості наведені в таблиці

Клас чутливості	Умови візуального виявлення протяжних індикаторних слідів дефектів (співвідношення ширини сліду та ширини розкриття дефекту 10:1)
	Ультрафіолетове опромінювання при використанні люмінесцентних методів (Л, ЛЦ, ФЛ, ФЛЦ)		Освітленість, лк, при використанні кольорових та яркістних методів (Ц, Я, ФЦ) для ламп
			люминесцентных		накаливания
	отн. од.	мкВт/см²	комбінована	загальна	комбінована	загальна
I	300_-100	3000_-1000	2500*	750	2000*	500
II
III	150 ±50	1500 ±500	2000	500	1500	400
IV	75 ±25	750 ±250	750	300	500	200

* При кольоровому методі з дифузійним проявом допускається приймати значення відповідно 4000 і 3000 лк.

Стандартний зразок для капілярного контролю

5550 грн

Ціна вказана з ПДВ

Розмір зразка, мм	105×30
Товщина зразка, мм	4,5
Матеріал	40Х13
Шорсткість контрольованої поверхні Rа, не більше, мкм	1,25
