Шкала твердості (метали): Брінелль, Роквелл, Віккерс, Мікро Віккерс;
Розміри об’єкта контролю:
Діагональ екрану: 2.8"; Методи контролю: ультразвуковий;Документування результатів: вбудована фотокамера; Внутрішня пам'ять: 4 Гб;Можливості калібрування: по одній, двом або трьом мірам твердості;Розширення можливостей: в будь-який момент можна зробити комбінованим твердоміром, якщо придбати динамічний датчик та код активації;Гарантія: 3 роки;
Твердомір в смартфоні. Унікальні можливості, вже доступні для Вас!
Кількість приладів доступних для відвантаження - обмежена. Можлива модернізація вже проданих приладів з встановленням модуля Bluetooth*.
Твердомер в телефоне
Виконуйте вимірювання твердості, калібруйте прилад, налаштовуйте зручний вид відображення значень і зберігайте результати вимірювань твердоміра за допомогою мобільного пристрою завдяки спеціальному додатку NOVOTEST для Android.
Ніколи ще твердоміри не мали таких можливостей! За допомогою Bluetooth-з'єднання Ваш смартфон підключається до твердомірів і ви отримуєте вдосконалений новий пристрій - твердомір нового покоління. Інтуїтивно зрозумілий інтерфейс самого додатка, широкі можливості з документування результатів контролю, доступ в Інтернет, сенсорний екран, камера, мікрофон і GPS приймач мобільного пристрою перетворює ваш твердомір в щось зовсім унікальне і недоступне раніше.
За допомогою програми вам будуть доступні:
За допомогою функції поділитися виміром Ви зможете відправити посилання на запис в архіві вимірювань для перегляду іншою людиною на будь-якому ПК.
Приклад такого тестового запису Ви можете переглянути за посиланням нижче. Натисніть на посилання і перегляньте приклад запису архіву:
https://www.novotest.info/share/136WrdkDTnkicj0O92fORv4I3cJivLosq
Ви зможете аналогічно ділитися посиланнями на записи вимірювань зі своїми колегами та замовниками.
Для приладів з Bluetooth доступний онлайн сервіс для перегляду записів архівів приладів. Сервіс працює з архівами вимірювань приладів оснащених Блютусом та збережених у хмарному сховищі Google Drive.
На цьому ж сайті можна переглянути окремі записи архівів, якими поділилися з вами у вигляді посилання або QR коду.
З прикладом запису архіву ви можете ознайомитися за посиланням: https://www.novotest.info/share/136WrdkDTnkicj0O92fORv4I3cJivLosq.
Приклад експорту запису архіву у форматі PDF доступний за посиланням.
Сервіс доступний за адресою - https://www.novotest.info.
Найпопулярнішим портативним приладом для визначення твердості в світі є твердомір за методом Ліба, такі як NOVOTEST T-D2, NOVOTEST T-D3, проте є завдання, які вирішити за допомогою цього методу дуже важко або зовсім неможливо. Це пов'язано з фізикою методу, яка передбачає масивність об'єкта контролю, для забезпечення інертності виробу при ударі бойка датчика Ліба об поверхню із заданою силою. Для вирішення більш широкого спектру завдань з оперативного вимірювання твердості металів наша компанія пропонує твердоміри, які реалізують метод ультразвукового контактного імпедансу відповідно до стандарту ASTM A1038. У ролі індентора в даних приладах виступає вібруючий стрижень (механічний резонатор) з алмазним наконечником, при впровадженні в матеріал власна частота резонатора змінюється, на підставі чого і проводиться обчислення твердості. Даний метод добре зарекомендував себе по всьому світу і застосовується в промисловості вже більше 50-ти років.

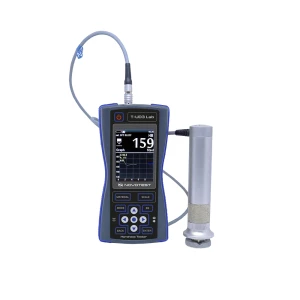

Найбільш сучасним і просунутим ультразвуковим приладом НОВОТЕСТ є ультразвуковий твердомір НОВОТЕСТ Т-У3, основними перевагами приладу є:

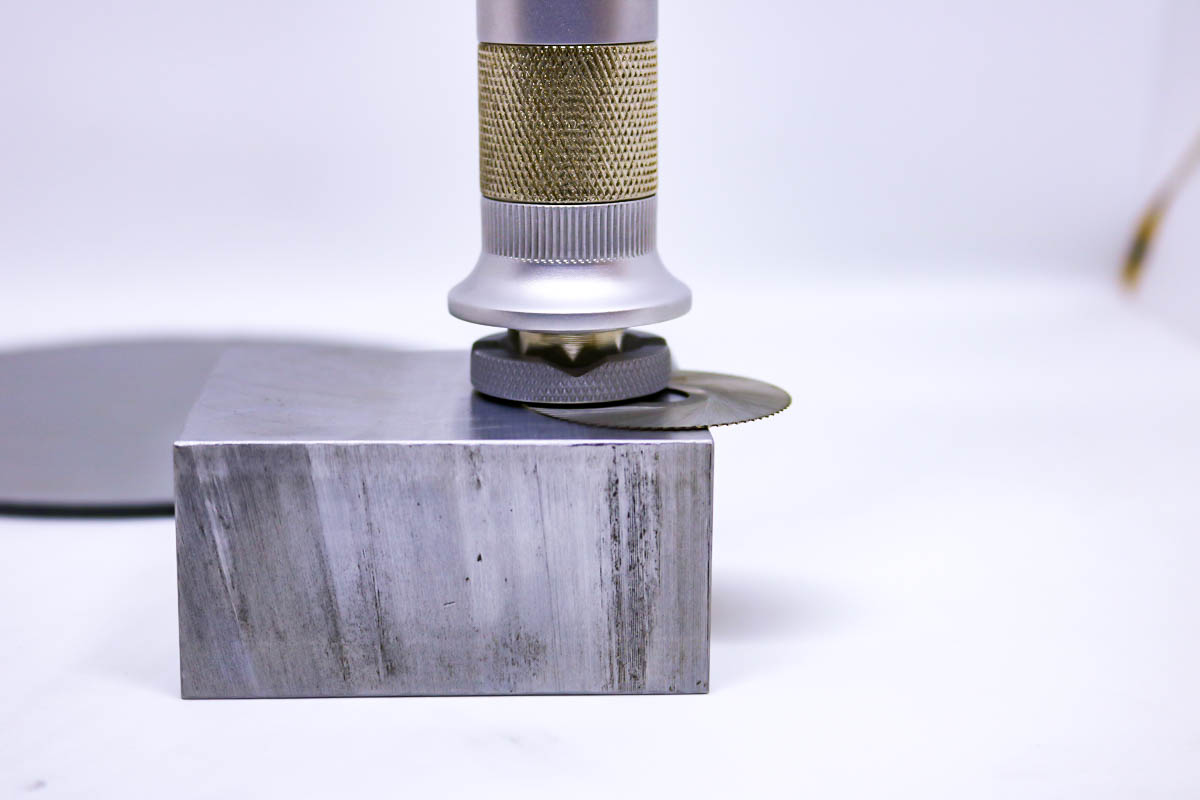

Ультразвуковий твердомір НОВОТЕСТ Т-У3 дозволяє вимірювати вироби товщиною від 1 мм без додаткових пристосувань, і навіть менше, з використанням спеціального пристосування для тонких листів, що робить його унікальним серед аналогів.

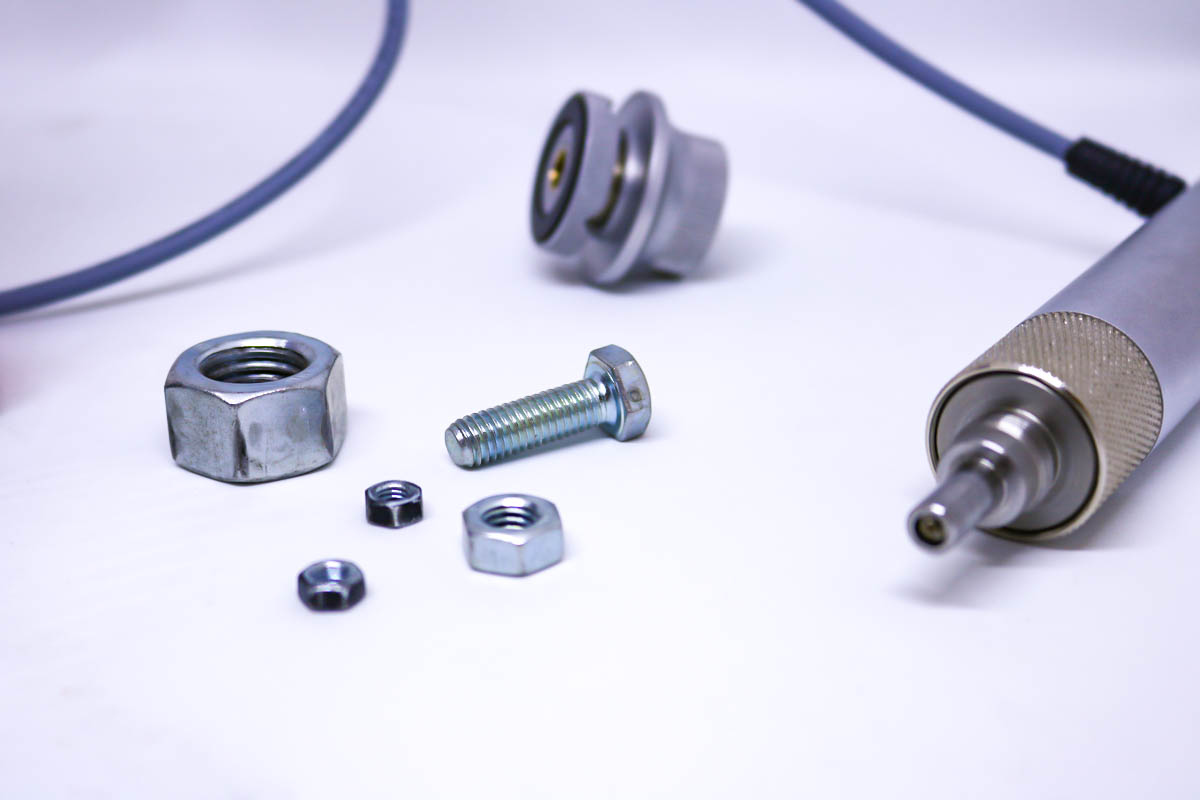

За допомогою даного приладу користувач може без додаткової фіксації та оснасток проводити контроль твердості виробів масою всього від 100 г.

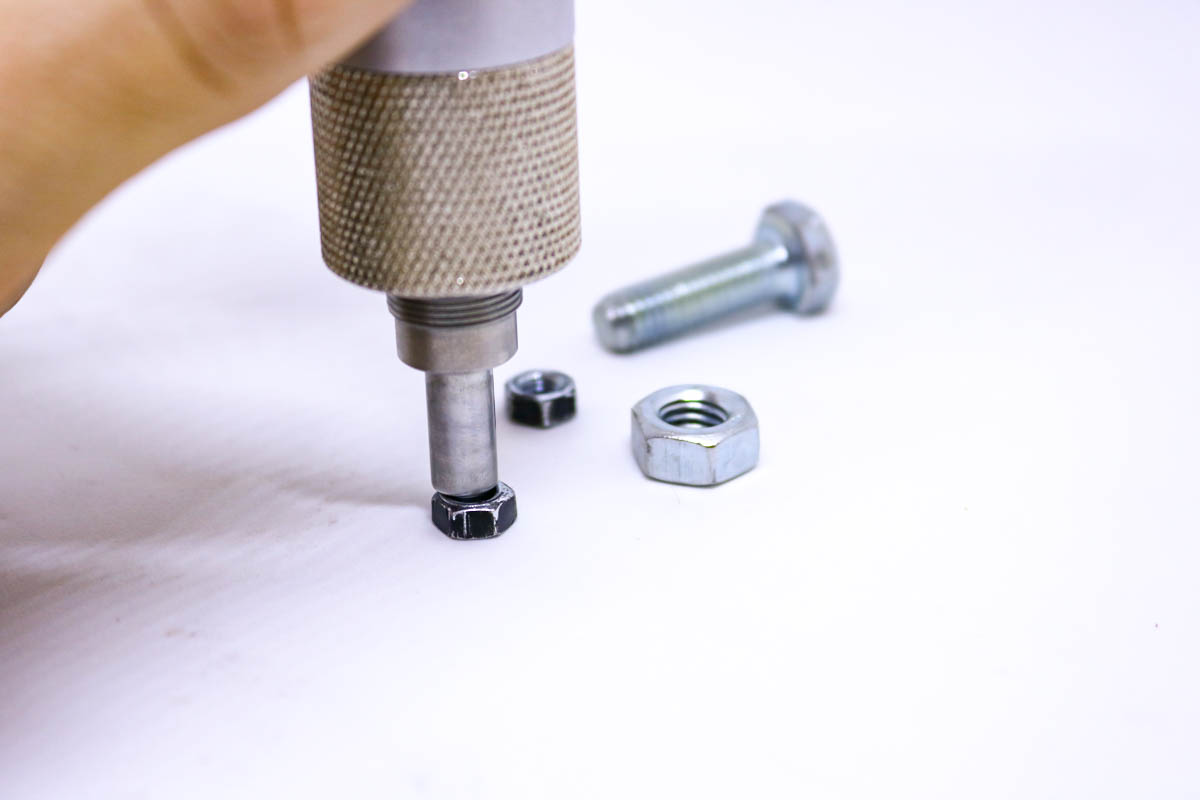

Для того щоб провести замір твердості, ультразвуковому датчику, на відміну від стандартного датчика Ліба, потрібна площа всього в кілька квадратних міліметрів. Це дозволяє проводити вимірювання твердості в важкодоступних місцях, виробах складної форми, зварного шва та зонах термічного впливу, зубців шестерні тощо.

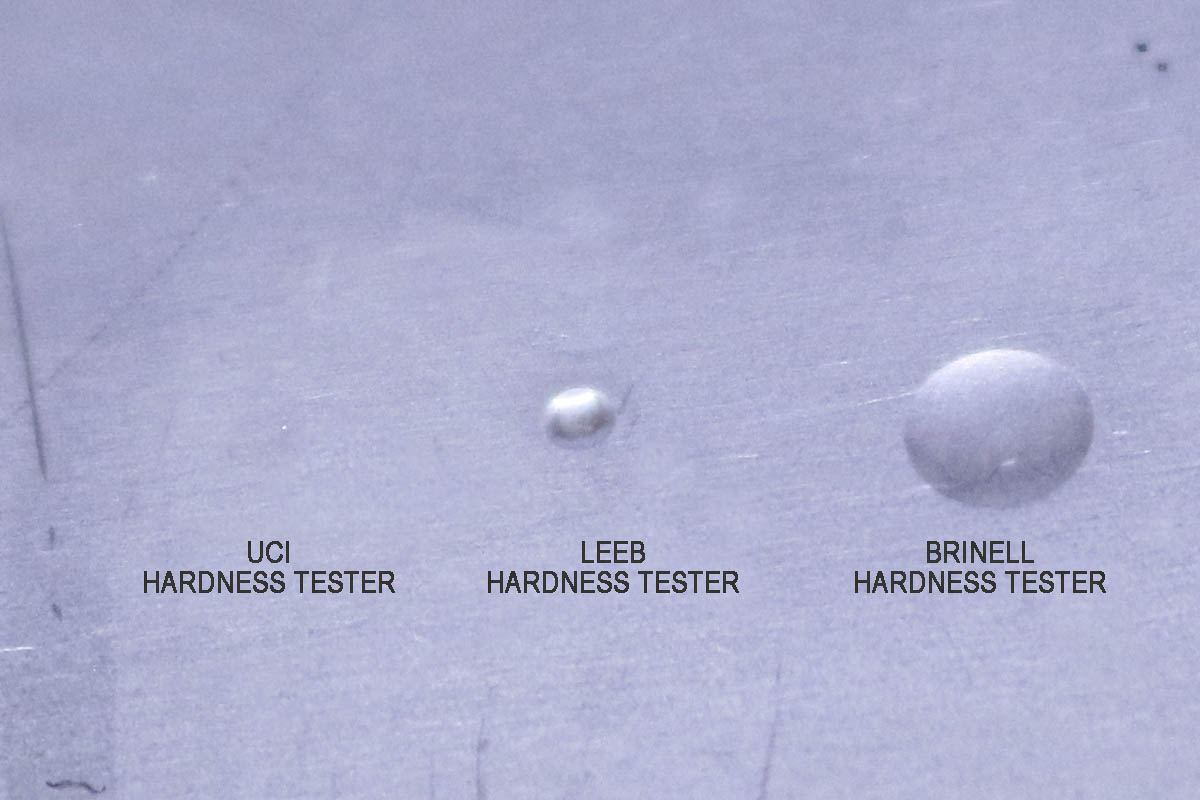

Відбиток після вимірювання твердості ультразвуковим методом складає кілька мікрон, і практично не виявляється неозброєним оком, в порівнянні з методом Ліба, відбиток якого становить близько 500 мкм в діаметрі, в залежності від твердості. Завдяки цьому можливе вимірювання твердості зміцнених шарів матеріалів (азотування, цементація тощо).

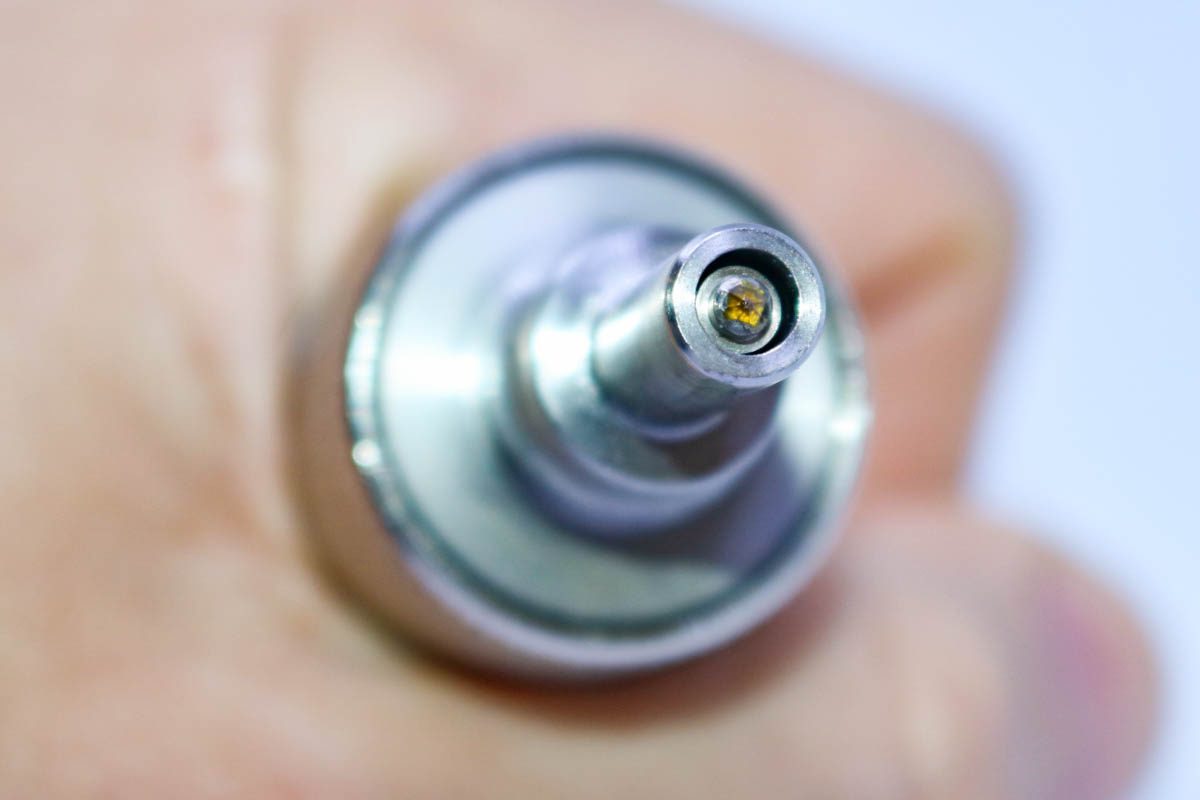

Датчик Ультразвукового твердоміра Т-У3 має спеціальну насадку, яка забезпечує перпендикулярність впровадження індентора в поверхню об'єкта контролю та мінімізує ймовірність помилки оператора. Також спеціальна шайба насадки може бути встановлена зворотною стороною для роботи з радісних поверхнями різного діаметру. Так само як і може бути знята з датчика, в цьому випадку тонкий носик перетворювача можна встановити в пази або в вузькі точки вироби, де необхідно провести замір твердості.
У стандартній комплектації прилад поставляється з датчиком, зусилля впровадження індентора якого становить 50 Н (5 кгс). Цей датчик є найбільш універсальним та вирішує 90% завдань, які можуть бути вирішені за допомогою даного методу. Однак в особливих випадках є необхідність застосування датчиків з посиленим або зниженим навантаженням на резонатор, основні особливості та сфери застосування представлені в таблиці:
Модель
Навантаження
Особливості
Основні застосування
У1 (98 Н)
98 Н
(10 кг)
Перетворювач зі збільшеним навантаженням - призначений для використання на грубих і погано підготовлених поверхнях. Для проведення вимірювання необхідно докласти навантаження 10 кг.
Малі вимоги до чистоти поверхні.
Термооброблені та цементовані деталі з погано підготовленою поверхнею.
Вимірювання на лопатках, на внутрішній поверхні труб, отворів з високою шорсткістю.
У1 (50 Н)
50 Н
(5 кг)
Основний тип перетворювача для вирішення більшості завдань вимірювання твердості. Для проведення вимірювання необхідно докласти навантаження 5 кг (задається автоматично перетворювачем).
Середні вимоги до чистоти поверхні
Термооброблені та цементовані деталі, наприклад, вали, турбіни, шестерні, зубці, зварні шви, зони термічного впливу.
Вимірювання в канавках, на зубцях, в пазах, на радіусних поверхнях.
Вимірювання на лопатках, на внутрішній поверхні труб, усередині отворів.
У1 (10 Н)
10 Н
(1 кг)
Перетворювач зі зменшеним навантаженням - призначений для вимірювання твердості виробів з підвищеними вимогами до відсутності відбитка (шліфовані, поліровані поверхні), для вимірювання твердості поверхневих зміцнених шарів. Для проведення вимірювання необхідно докласти навантаження 1 кг.
Більш вимогливий до чистоти поверхні, в порівнянні з У1 (50Н).
Азотовані та цементовані поверхневі шари прес форм, штампів, матриць, тонкостінних деталей.

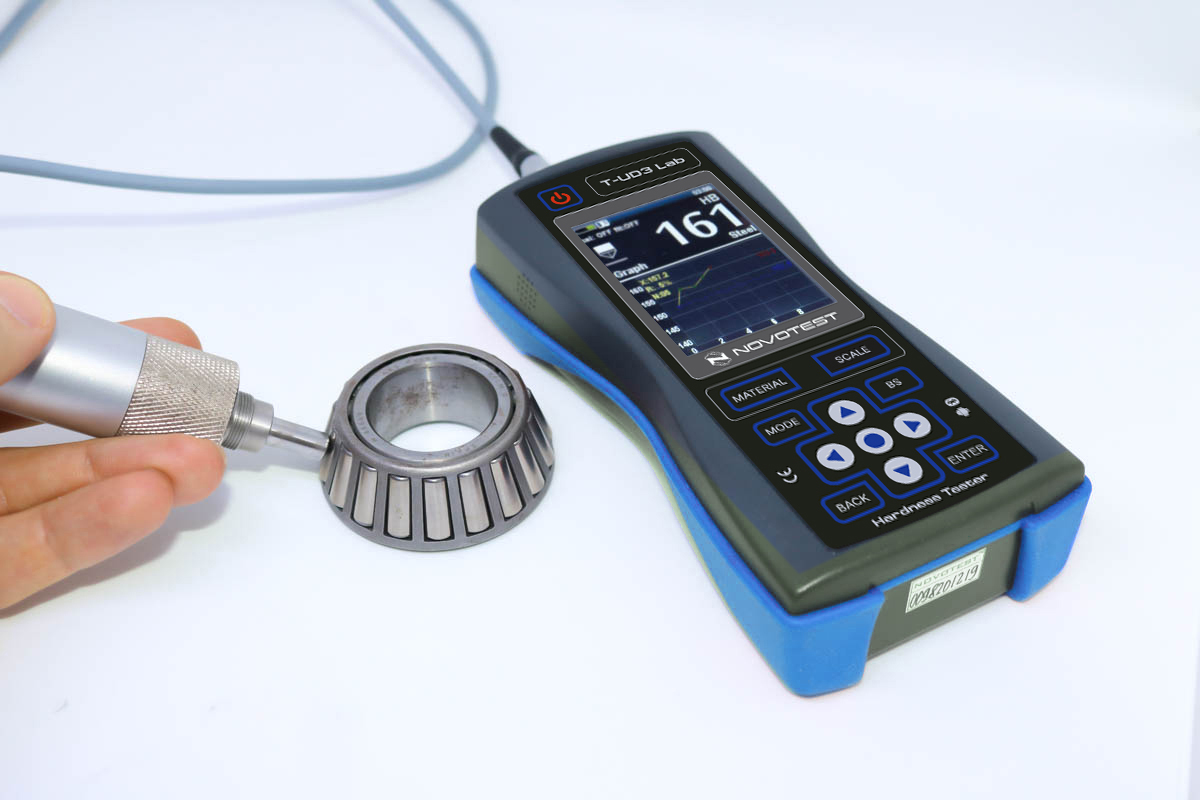

Підшипники, бічні поверхні зубців, пилки.
Вимірювання твердості зміцнюючих покриттів.

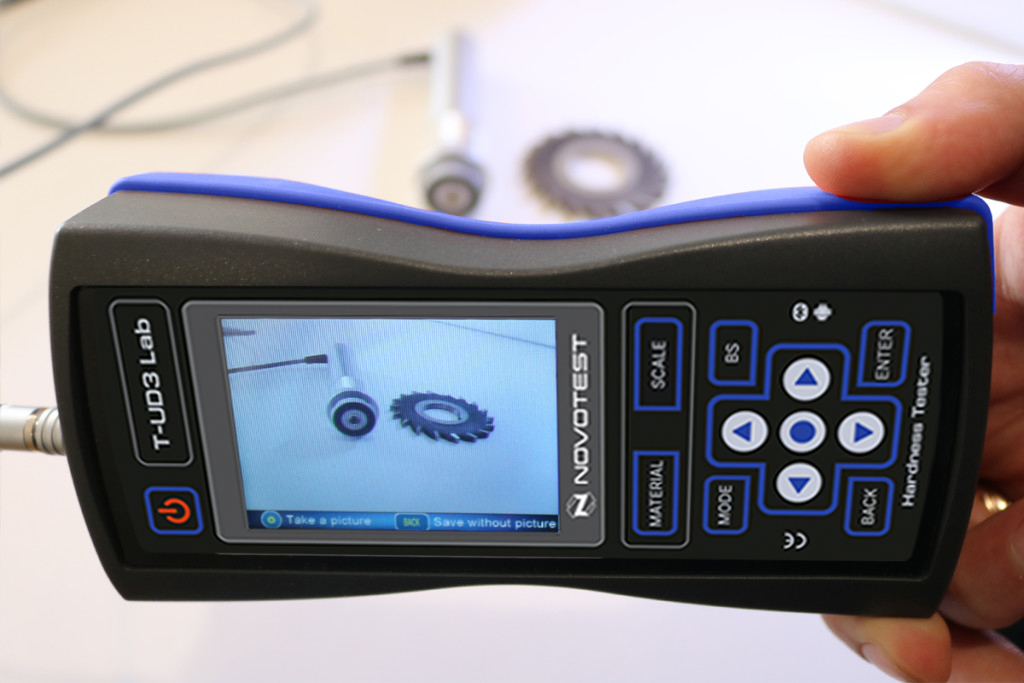

Єдиний в світі портативний твердомір з вбудованою фотокамерою, який дозволяє зберігати зображення об'єкта контролю з фіксованими точками значення твердості на його поверхні. Також прилад може поставлятися з бездротовим принтером, який дозволяє оперативно роздрукувати протокол вимірювань, не відходячи від об'єкта контролю.
Твердоміри NOVOTEST відрізняються високою надійністю. Датчик ультразвукового твердоміра дозволяє виконати більше 200 тисяч вимірів без необхідності виконання ремонту, а виконання електронного блоку дозволяє використовувати його в досить складних умовах експлуатації. При дотриманні правил експлуатації, термін служби твердоміра становить понад 10 років. Ми впевнені в якості нашого обладнання і тому гарантійний термін на прилади становить 3 роки!
НОВОТЕСТ представляє новий підхід в контролі якості, об'єднуючи перевірені часом технології вимірювань та інноваційні можливості при використанні сучасних цифрових пристроїв.
Тепер Ви можете підключити свій прилад до смартфону під управлінням Андроїд та перейти на новий рівень зручності використання твердомірів!
У додатку доступні всі функції приладу (вимірювання, калібрування, архівація, налаштування тощо), а також інноваційні принципи протоколювання результатів, передачі та зберігання архівів, інтуїтивно зрозумілий інтерфейс, великий екран, тачскрін, інтернет - все це тепер стало доступним при використанні твердоміра. Функції, які недоступні ні в одному твердомірі в світі!
Уявіть собі, що Ви робите вимірювання твердості відповідального вузла в Одесі. А Ваш керівник в Києві чекає результатів тестування, для подальшого прийняття рішення по роботі з сумнівним постачальником. Результати потрібно отримати оперативно, точно, з прив'язкою до виробу і в зручному вигляді.
Раніше це б зайняло цілу вічність: записати на папірець, позначити об'єкт контролю, знайти ПК, створити файл у відповідний програмі, внести дані, формули розрахунку статистичних даних, зайти на електронну пошту, написати короткий лист, прикріпити файл та відправити.
Зараз - Ви їдете на місце контролю з твердоміром та смартфоном. Здійснюєте контроль, фотографуєте виріб та автоматично прив'язуєте твердість до місць на виробі, записуєте аудіо-замітку, щоб швидко зберегти потрібну інформацію не використовуючи клавіатуру, потім знімаєте відео об'єкта для наочності невідповідностей. Зберігаєте вимірювання в базі даних приладу, яка автоматично синхронізується з комп'ютером в офісі в Києві. Поки Ви закінчуєте контроль, Ваш керівник уже дивиться відео з місця проведення вимірювання, бачить значення твердості та місця виміру візуально, а також паралельно дивиться результати вимірювань Вашого колеги, який поїхав контролювати інший виріб до Львова. Тепер залишилося тільки прийняти рішення про подальші дії.
Увечері в готелі Ви готуєте звіт для замовника - Вам достатньо натиснути одну кнопку в додатку і звіт готовий. І відразу ж його відправляєте з програми на електронну пошту або в Viber клієнту.
Вимірювання твердості з повноцінним онлайн документуванням в будь-якій точці світу
Доступні можливості, про які раніше Ви не могли собі навіть уявити
Самий функціональний ультразвуковий твердомір. Має всі переваги ультразвукового твердоміра Т-У2, але при цьому прилад додатково:
Перед кожним використанням приладу рекомендується перевіряти його працездатність та точність калібрування на стандартних мірах твердості. Дуже рекомендуємо придбати їх додатково у разі їх відсутності.
У стандартний комплект поставки входить все необхідне для початку роботи - прилад, датчик, акумулятори із зарядним пристроєм, паспорт та керівництво з експлуатації. Весь цей комплект поміщений в фірмовий ударостійкий кейс.
20 - 7090 - 450230 - 940370 - 1740
Індикатор програми навантаження, результат одиночного виміру, середнє значення серії вимірів, кількість замірів в серії, розкид значень в серії, графік вимірювань в серії, гістограма вимірювань в серії, режим відображення статистичної інформації, режим інтелектуального вимірювання.
Температура: -20 ℃ ~ 40 ℃;
Вологість: 30% ~ 80%
Стандартний комплект:
Рекомендуємо замовити додатково:
