Адгезіметр полімерних стрічок NOVOTEST АП-1М

Призначення адгезіметра

Адгезіметр АП-1М призначений для вимірювання та контролю адгезійної міцності покриття на різних конструкціях, а також для визначення адгезії полімерних ізоляційних стрічок, які зазвичай використовуються для ізоляції трубопроводів. Адгезіметр АП-1М є надійним та простим в експлуатації пристроєм. Конструкція адгезіметра відповідає вимогам ДСТУ 4219-2003

Конструкція приладу

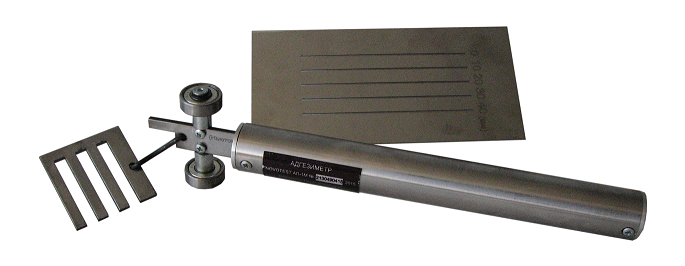

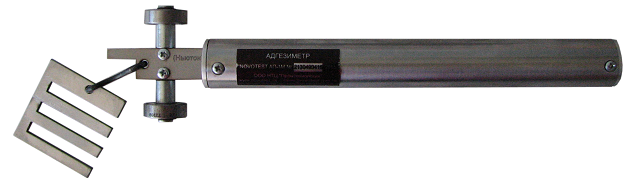

Адгезіметр АП-1М складається з корпусу, на якому закріплені знімний затискач для утримання смуги матеріалу, що відшаровується, з вбудованим в корпус динамометром по якому зчитуються показання зусилля відриву. Конструкція адгезіметра дозволяє контролювати кут відшаровування покриття у процесі проведення випробування. Шкала динамометра нанесена на висувний шток, що суттєво підвищує зручність роботи в порівнянні з існуючими аналогами – рука ніколи не перекриває шкалу приладу.

Адгезіметр має надійну конструкцію з нержавіючої сталі, що гарантує тривалий термін експлуатації. Конструктивне виконання дозволяє експлуатувати адгезіметр при негативних температурах, в умовах підвищеної вологості та запиленості.

Вимірювання з використанням адгезіметра АП-1М згідно з ДСТУ 4219-2003:

• зразками для випробування служать труби із захисними покриттями з полімерних стрічок;
• визначення адгезії проводять у трьох точках, на відстані один від одного не менше 0,5 м;
• адгезію захисного покриття характеризують зусиллям відшаровування смуги ізоляції заданої ширини.
• пересуваючи пристрій по трубі, проводять відшаровування надрізаної смуги на довжину 100 мм, вимірюючи стійке зусилля відшаровування і візуально визначаючи характер руйнування (адгезійний, когезійний, змішаний).



Види руйнування

Адгезійний характер руйнування – оголення до металу.
Когезійний характер руйнування - відшаровування по підклеювальному шару або по грунтовці.
Змішаний характер руйнування – поєднання адгезійного та когезійного характеру руйнувань.
Адгезію захисних покриттів – А, Н/см (кгс/см), визначають за такою формулою:
A=F/b

де: F-зусилля відшаровування, Н (кгс);

      b-ширина стрічки, що відшаровується, см.

За величину адгезії захисного покриття приймають середнє арифметичне трьох вимірів.







Комплектація:

• адгезіметр АП-1М — 1 шт.;
• паспорт — 1 шт.
