Твердоміри

Твердомеры металлов — приборы, позволяющие измерять твердость различных металлов без нарушения структуры и целостности контролируемого объекта. Для измерения твердости на поверхность объекта производится механическое воздействие, результат которого и определяет твердость. Выбор прибора зависит от того, в каких условиях планируется применение твердомера — в полевых, в лабораториях или цехах. Для лабораторно-цеховых измерений подойдут стационарные и портативные твердомеры, для полевых — портативные. Выбирать твердомер также стоит, учитывая материал объекта контроля (металл, сплав и т.д.). Для измерения твердости используются 4 наиболее популярные измерительные шкалы:

  • для мягких металлов — шкала Бринелля и Шора;
  • для средних по твердости — шкала Роквелла;
  • для наиболее твердых — шкала Виккерса.

Функционал твердомера зависит от модели. Например, твердомер комбинированного типа Т-УД2 применяется в расширенном диапазоне температур (до −20 по Цельсию), имеет функцию синхронизации с компьютером и интегрированную память. Наиболее функциональной моделью твердомера является твердомер Т-УД3 – это первый в мире твердомер с режимом фотофиксации объекта контроля, полноценным архивом измерений в приборе, с возможностью передачи на компьютер, цветным дисплеем, предустановленными настройками (калибровками) на различные материалы по большому количеству шкал твердости.

Когда необходим контроль твердости

  Чаще всего твердомеры применяются:

  • на крупных промышленных объектах (особенно машиностроительной отрасли);
  • при создании новых конструкций и создании материалов (в НИИ, лабораториях при предприятиях);
  • для определения качества заготовок и сырья;
  • для измерения твердости широкого ряда изделий до и после термической обработки;
  • для выходного и входного контроля качества изделий, комплектующих и инструментов.

В комплекте с твердомерами часто приобретаются контрольные образцы. Это несколько слитков металла, представляющих собой эталонные меры твердости для различных шкал.

Твердомеры металлов являются высокоточными приборами оперативного неразрушающего контроля, с помощью которых производится измерение твердости металла без нарушения целостности и структуры контролируемых объектов.
В зависимости от условий места проведения замеров, свойств и структуры контролируемых материалов, а также их габаритов используются различные виды твердомеров – портативные, либо стационарные. Прежде чем купить твердомер, необходимо определиться в каких условиях вам необходимо будет производить замеры, лабораторно-цеховых, либо полевых.
Принцип измерения твердости металлов заключается в механическом воздействии на поверхность контролируемого образца, по результатам которого судят о твердости контролируемого изделия.
Основные преимущества и возможности переносных (динамических и ультразвуковых) твердомеров металла:
  • Возможность замеров изделий с крупнозернистой, либо неоднородной структурой (кованые изделия, литье);
  • Контроль твердости черных металлов и сплавов;
  • Контроль твердости как крупногабаритных, так и небольших изделий;
  • Контроль прочности углеродистых сталей на разрыв.
Помимо стандартных функций, более функциональные модели, такие как – комбинированный твердомер металла Т-УД2, оснащены встроенной памятью, возможностью синхронизации с ПК, а также работают в расширенном температурном режиме.


Ультразвукові твердоміри дозволяють вимірювати твердість досить тонких виробів, що недоступно для динамічних твердомірів. Однак, навіть ультразвуковий твердомір, коли йдеться про вимірювання твердості дуже тонких листових матеріалів (менше 1мм), вимагає виконання певних операцій з підготовки виробу до контролю. Наприклад, якщо необхідно виміряти твердість пластини товщиною 0,5 мм, то як правило для отримання стабільних і точних результатів таку пластину необхідно притерти через шар контактної рідини до шліфованої плоскої станини і тільки після цього проводити вимірювання. А в реальних виробничих умовах знайти шліфовану площину не завжди виходить чи потрібно нести виріб до станини до іншого цеху/приміщення тощо. Для вирішення цієї задачі і служить пристрій для вимірювання твердості тонких листів.


Пристрій є конструкцією, в яку поміщається виріб, твердість якого потрібно вимірювати. Виріб підтискається до опорної площини (з бажано попередньо нанесеною контактною рідиною) і фіксується в пристрої обертанням ручки. Після цього в пристосування встановлюється датчик У1 і проводиться вимірювання твердості тонких виробів.

Конструкція проста, зручна і дозволяє за будь-яких умов виміряти твердість надтонких листів.

Стационарный твердомер по Роквеллу

Стаціонарний твердомір металу по Роквеллу NOVOTEST ТС-Р

Стаціонарний твердомір призначається для вимірів у лабораторних умовах продукції з металів, або сплавів на твердість. На відміну від твердоміра по Шору, що використовується для роботи з м'якшими матеріалами, цей прилад ще використовується при виготовленні робочих твердих мір для переносних видів твердомірів.

Твердомір Роквелла по металу – надійний, простий в обслуговуванні та використанні інструмент. Метод вимірювання твердості металу заснований на аналізі опору вдавлювання випробуваного зразка. Механічний твердомір може бути використаний для вимірів різних видів сталі як загартованих, так і звичайного чавуну або всіляких сплавів.

Відмінними рисами твердоміра Роквелла є:

  • Висока точність вироблених вимірів;
  • Широкий діапазон вимірювань;
  • Надійність завдяки високої якості матеріалів, що використовуються при виробництві  ергономічності приладу;
  • Істотні переваги по відношенню до інших методів перевірки твердості загартованих металів;
  • Можливість роботи із сталевими зразками після різних видів термообробки;
  • Виготовляє зразки для подальшого калібрування переносних приладів.


Застосування твердоміра

  • визначення твердості металевих виробів за шкалою Брінелля; визначення твердості металів, що відрізняються за властивостями від сталей (наприклад, кольорових металів, сплавів, чавуну тощо) без використання додаткового калібрування;
  • контроль якості термічного оброблення металевих деталей;
  • перевірка мір твердості;
  • калібрування портативних твердомірів за показаннями твердоміра NOVOTEST ТС-Б;

Твердомір по Брінеллю забезпечує автоматичне електронне управління навантаженням, що дозволяє максимально спростити роботу з твердоміром, при цьому суттєво підвищивши точність та продуктивність контролю. Стаціонарний твердомір NOVOTEST ТС-Б-Ц1 має високу випробувальну точність, широку область вимірювання, автоматичне навантаження, автоматичний вибір часу, та автоматичне розвантаження.

Твердомір Брінелля ТС-Б-Ц1 чудово підходить для визначення твердості по Брінеллю незагартованої сталі, чавуну, кольорових металів та підшипників з м'яких сплавів тощо, а також для вимірювання твердіших матеріалів та зміцнених сталей.

Відповідає вимогам ГОСТ 9012-59, B/T 231.2, ISO 6506-2 та ASTM E10

Твердомір будь-якої миті може бути укомплектований системою вимірювання відбитків і таким чином модернізований до твердоміра з автоматичним вимірюванням діаметра відбитка та відображенням значення твердості (без використання перерахункових таблиць).

Стационарный твердомер по Бринеллю

Цифровий твердомір Брінелля ТС-Б-Ц2 є більш удосконаленою цифровою моделлю стаціонарного твердоміра, призначеної для вимірювання твердості виробів зі сплавів, загартованих сталей та металів у лабораторних умовах.

Твердомір Брінелля. Основні переваги в порівнянні з попередніми моделями:

  • Вища точність та продуктивність контролю;
  • Багатофункціональна система керування;
  • Фотодатчик;
  • Електронна система керування навантаженням;
  • Високоточний модуль оптичного виміру;
  • Вимірювальний мікроскоп;
  • Можливість переходу між шкалами твердості;
  • Наявність зручного графічного дисплея

Твердомір ТС-Б-Ц2 оснащений вбудованим цифровим вимірювальним мікроскопом визначення діаметрів отриманих відбитків, а мікропроцесорний блок управління твердоміром виробляє автоматичні розрахунок твердості з відображенням на дисплеї приладу. Цей твердомір є найбільш функціональною моделлю стаціонарного твердоміра за Брінеллем.

Багатофункціональність та широкий діапазон випробувальних навантажень приладу дозволяє вимірювати твердість м'яких металів, таких як олово, алюміній, свинець, а також різноманітних загартованих сталей, сплавів та литих деталей із кольорових металів, підшипників із м'яких сплавів.

Для низьких значень твердості твердомір Бріннеля дає більш точні показання порівняно з приладом Роквелла. Також з його допомогою легко визначити значення плинності контрольованого матеріалу, що відіграє важливу роль для прикладних інженерних завдань.

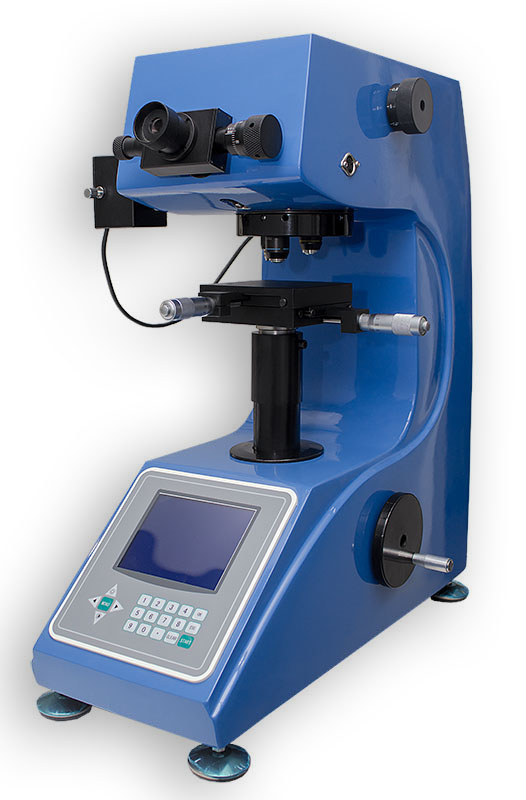

Стаціонарний твердомір по Мікро Віккерсу NOVOTEST ТС-МКВ

Стаціонарний цифровий твердомір Мікро Віккерсу NOVOTEST ТС-МКВ призначений для вимірювання твердості по мікро Віккерсу. Твердомір обладнаний великим контрастним дисплеєм, зручний і простий у налаштуванні та роботі.

Твердомір мікро Віккерсу застосовується тоді, коли потрібно виміряти твердість поверхневих зміцнених шарів, твердість нанесених покриттів, для вимірювання твердості тонких і маленьких зразків і виробів, тоді коли застосування інших класичних твердомірів неможливо.

Завдяки застосуванню сучасної елементної бази прилад є одним із найкомпактніших у класі стаціонарних твердомірів.

Твердомір має вбудований мікроскоп для вимірювання діагоналей отриманих відбитків, автоматично розраховує значення твердості за шкалою Віккерса і відображає виміряне значення на дисплеї приладу. Твердомір не потребує використання додаткових переказних таблиць.

Твердомір дозволяє при необхідності автоматично перерахувати отримане значення інші шкали твердості.
