Оновлений над'яскравий дисплей для роботи на сонці!

Мінімальна ціна серед ультразвукових дефектоскопів на ринку України.

Ультразвуковой дефектоскоп УД2301

Призначення дефектоскопа

Ультразвуковий дефектоскоп УД2301 призначений для проведення неруйнівного контролю якості металів, пластиків, скла, композиційних матеріалів, контролю зварних швів та вимірювання товщини різних виробів та конструкцій.

Дефектоскоп дозволяє виявляти дефекти типу несуцільностей та неоднорідності матеріалів у напівфабрикатах, готових виробах та зварних з'єднаннях, вимірювати глибини та координати залягання дефектів, вимірювати товщини виробів, вимірювати швидкості розповсюдження та згасання ультразвукових коливань (УЗК) у матеріалі.

Дефектоскоп УД2301 дозволяє не тільки проводити контроль на наявність внутрішніх дефектів, але й вимірювати товщину виробів з великою точністю, виводити сигнал у вигляді B-сканів і має всі функції по повному документуванню контролю - всі результати вимірювань зберігаються на вбудовану в прилад пам'ять розміром до 32 гігабайт!

Переваги конструкції дефектоскопу

Дефектоскоп виконаний в мініатюрному корпусі, оптимальному за розмірами для виконання контролю в важкодоступних місцях та в обмеженому просторі. При цьому дефектоскоп оснащений чітким кольоровим дисплеєм з високою роздільною здатністю 320*480 пікселів, що істотно підвищує зручність роботи з приладом.

Дисплей дефектоскопа може працювати в будь-якій орієнтації – будь-які 4 варіанти повороту дисплея на 90 градусів дозволяють налаштувати прилад під себе і лівші, і правші, при цьому відображення може бути і в портретній, і в альбомній орієнтації. Зміна орієнтації проводиться натисканням однієї кнопки – це дуже зручно!

Ультразвуковий дефектоскоп УД2301 з кольоровим дисплеєм та мінімальними розмірами – це найкращий вибір для експертного ультразвукового контролю. Потужний, легкий та портативний дефектоскоп, в ергономічному ударостійкому корпусі із захисними гумовими протекторами – сучасне промислове виконання дефектоскопа загального призначення.

Дефектоскоп оснащений акумуляторами стандартного типу – АА (пальчикові). Прилад також може працювати від звичайних батарейок. Використання акумуляторів/батарейок стандартного типу дозволяє забезпечити автономність роботи приладу в практично будь-яких умовах - якщо немає можливості зарядити прилад, то можна мати запас батарейок або купити їх у будь-якому магазині.

Універсальне рішення для дефектоскопії

Дефектоскоп дозволяє вирішувати широке коло завдань - від товщинометрії тонких виробів до дефектоскопії великогабаритного лиття. Отримати рекомендації щодо вибору комплектації дефектоскопа для контролю ваших виробів можна у наших спеціалістів.

Ми навчаємо працювати з дефектоскопом, розробляємо методики контролю ваших виробів з використанням ультразвукового дефектоскопа, виготовляємо спеціалізовані перетворювачі та зразки.

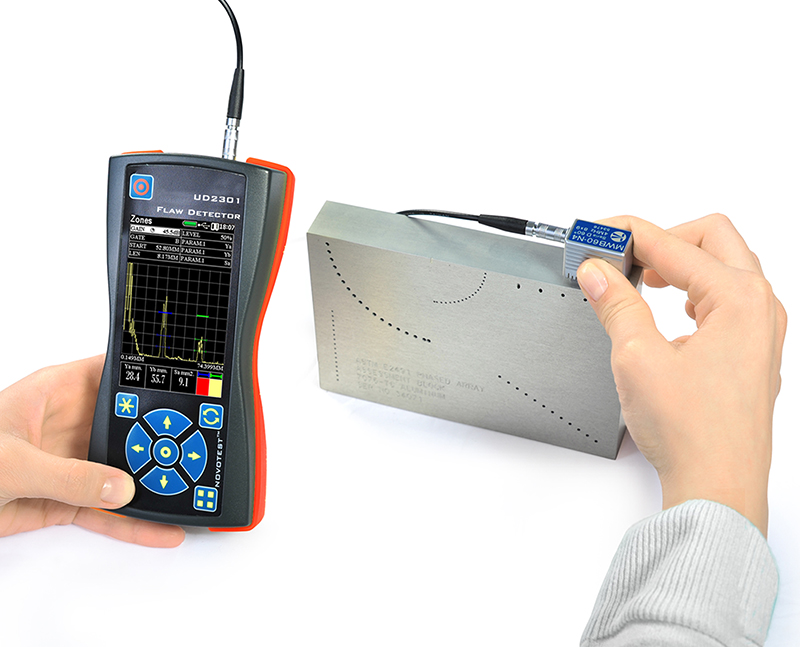

Ультразвуковой дефектоскоп УД2301  Ультразвуковой дефектоскоп УД2301 Ультразвуковой дефектоскоп УД2301



Призначення дефектоскопу

  • контроль якості зварних швів та основного металу
  • пошук місць корозії, тріщин, внутрішніх розшаруваннь та інших дефектів
  • визначення координат та оцінка параметрів дефектів типу порушень суцільності та однорідності матеріалу у виробах з металів, пластмас, композитів та інших матеріалів
  • вимірювання товщини різних виробів при односторонньому доступі до них
  • оцінка якості різних виробів та конструкцій



 Завантажити рекламу на дефектоскоп NOVOTEST УД2301



Переваги ультразвукового дефектоскопа УД2301

  • Дисплей високої яскравості для роботи на відкритому сонці
  • Частотний діапазон з плавним регулюванням від 1 до 10 МГц
  • Відображення шкали розгортки як у мікросекундах, так і в міліметрах.
  • Два незалежно керовані строби (A і B) та налаштована для кожного з стробів АСД із незалежною логікою спрацьовування – більше або менше, вимірювання по фронту та піку, додаткові контрольні та пошукові рівні
  • Вимірювання рівня сигналу та координат дефектів з можливістю гнучкої настройки режиму відображення виміряних значень
  • Автоматична або ручна побудова кривої ЧРЧ (до 32 точок)
  • Наявність у приладі режиму роботи по DAC кривим (побудова за 32 точками)
  • Наявність у дефектоскопі режиму контролю з використанням АРД-діаграм
  • Два види подання сигналів: детектований та радіо для підвищення надійності виявлення різних дефектів та підвищення точності при роботі в режимі товщинометрії
  • Побудова та обробка в дефектоскопі A, B розгорток (А-скан, Б-Скан)
  • Режими: огинаючої, заморозки та відображення ходу променя для зручності проведення дефектоскопії
  • У дефектоскопі реалізована унікальна система виведення інформації, що підвищує зручність роботи з дефектоскопом та продуктивність контролю – можна налаштувати відображення необхідної кількості параметрів та їх розмір
  • Дефектоскоп має кольоровий, контрастний TFT-дисплей з високою роздільною здатністю
  • Архів вимірювань, архів налаштувань, архів перетворювачів – у приладі реалізована можливість збереження будь-яких параметрів на вбудовану пам'ять з подальшою передачею на ПК для формування та друку протоколів контролю
  • Багатомовний інтерфейс з можливістю вибору мови в налаштуваннях приладу
  • Декілька варіантів колірних схем інтерфейсу приладу підвищують зручність роботи з приладом на світлі та у темряві



Інтерфейс дефектоскопу



Заставка при включенні приладу.

Відображається серійний номер та версія прошивки.

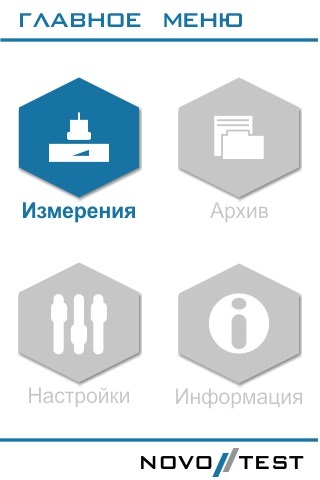

Основне меню приладу в одній із колірних схем (світла).

Встановлюється у меню приладу.

Основне меню приладу в темній колірній схемі.

Встановлюється у меню приладу.

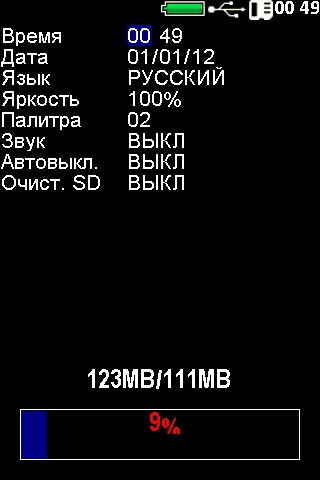

Меню загальних параметрів дефектоскопа.

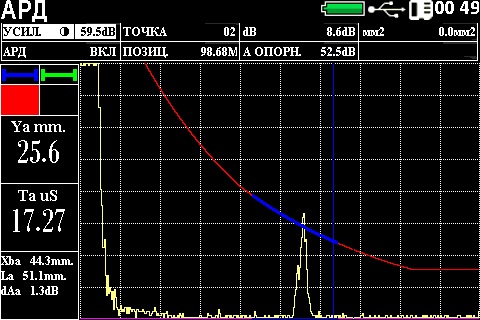

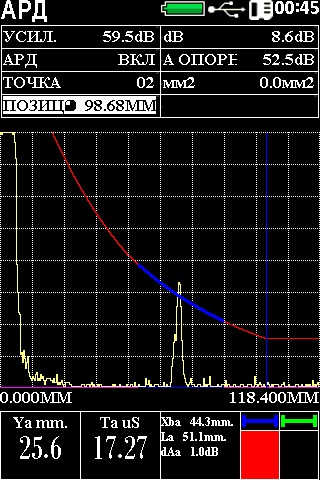

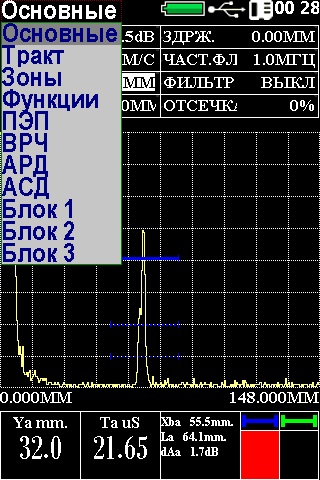

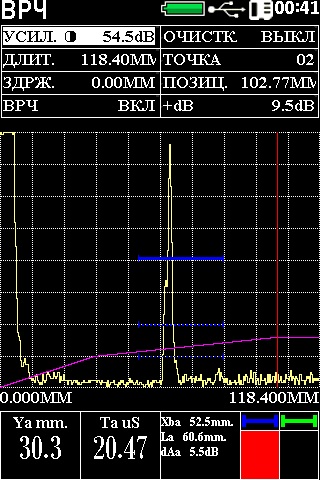

Режим Вимірювання – основний режим роботи приладу. Усі налаштування приладу доступні через зручне меню. Режим налаштуваннь та роботи з використанням ЧРЧ. Режим налаштуваннь та роботи з використанням АВД-діаграм у вертикальній (портретній) орієнтації. Режим налаштуваннь та роботи з використанням АВД-діаграм у горизонтальній (альбомній орієнтації). Зміна орієнтації дисплея доступна у будь-який момент у режимі Вимірювання натисканням однієї кнопки

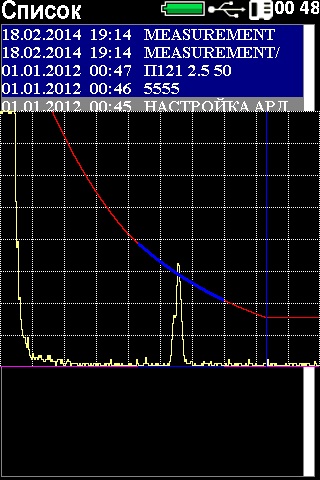

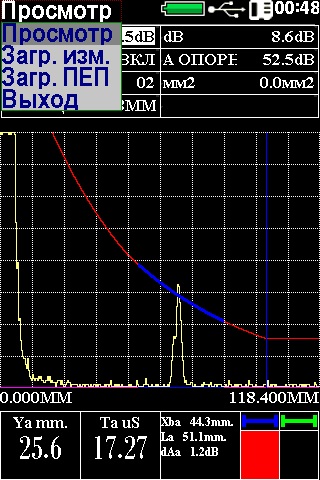

Режим перегляду Архіву вимірювань та налаштувань. Відображається список збережених налаштувань. Швидкий перегляд збереженого виміру  Повний перегляд збереженого вимірювання та налаштувань приладу з можливістю завантажити всі налаштування приладу або лише налаштування перетворювача Діалогове вікно підтвердження завантаження настройок приладу

Технічні характеристики ультразвукового дефектоскопу NOVOTEST УД2301

Діапазон вимірюваних глибин (по сталі), мм

до 6000

Діапазон регулювання посилення

125 дБ, з кроком 0,5 дБ

Часове регулювання чутливості (ЧРЧ)

діапазон до 70 дБ, з побудовою кривої по 16 опорних точках, введених вручну або від контрольних відбивачів

Зони контролю

дві незалежні зони, початок і ширина змінюються у всьому діапазоні розгортки

Зондуючий імпульс

настроюваний, з амплітудою до 200 В, зі змінною тривалістю від 25 до 500 нс, з кроком 25 нс

Пам'ять

налаштувань з А-сканом (Б-сканом), обмежена розміром внутрішньої пам'яті (до 32 гігабайт), протоколів контролю зі збереженням усіх параметрів приладу

Робочі температури, ºC

-20…+50



Розгортка
мін.: 0 - 6 мкс
макс.: 0 - 1000 мкс з кроком 25 нс

Затримка
від 0 мкс до 1000 мкс з кроком 25 нс

Максимальна товщина контрольованого матеріалу
до 6000 мм (ехо-режим)

Діапазон швидкостей
1000 - 9999 м/с

Затримка у призмі
0 - 100 мкс з кроком 25 нс

Демпфування
50 ом

Вхідний імпенданс
50 ом / 600 ом

Зондуючий імпульс
відеоімпульс, амплітудою 100, 200 або 300 В, зі змінною тривалістю від 25 до 500 нс, з кроком 25 нс

Частота повторень ЗІ
автоматично регульована від 10 до 600 Гц

Відсікання
компенсована, 0 – 90% висоти екрану

Підсилювач
широкосмуговий 0.4-20 МГц (6 дБ)

Діапазон регулювання посилення
125 дБ, з кроком 0.5 дБ

Часове Регулювання Чутливостіи (ЧРЧ)
діапазон до 70 дБ, 12 дб/мкс
з побудовою кривої за 32 опорними точками введеними вручну або від контрольних відбивачів

Детектування
повне, радіосигнал (у всьому діапазоні розгортки), B-scan,



Крива Амплітуда-Відстань (АВК)
побудова по 32 точках, регульована за висотою

Зони контролю
дві незалежні зони, початок та ширина змінюються у всьому діапазоні розгортки, рівні порогів задаються від 0 до 100% висоти екрану, індивідуальна логіка визначення дефектів.

Автоматична Сигналізація Дефектів (АСД)
світлова для кожної зони окремо та звукова,
індивідуальна логіка визначення дефекту у зоні

Вимірювання часових інтервалів
від 0 до першого сигналу в зоні або між сигналами в зонах, по фронту або максимуму сигналу

Вимірювання амплітуди
в дБ відносно рівня порога в зоні,
в дБ відносно опорного сигналу,
в дБ відносно кривої амплітуда-відстань

Дисплей
Кольоровий, TFT 480 х 320 пікселів 73 х 47 мм.

Пам'ять
до 32 гігабайт

Інтерфейс
USB,

Роз'єми перетворювачів
2 Lemo

Акумулятор
АА

Час роботи
до 5 годин з акумулятором 2700 мА/год

Зовнішнє живлення
блок живлення від мережі 220 В, 50Гц  AC

Діапазон робочих температур
від -20 ºC до +50 °C

Розмір (В x Ш x Д)
160 мм x 80 мм x 38 мм

Маса
610 грамм (0,61 кг) с акумуляторами



Комплект поставки ультразвукового дефектоскопа NOVOTEST УД2301

  • ультразвуковий дефектоскоп NOVOTEST УД2301 (електронний блок)
  • перетворювачі П111-5-К6, П121-5-65
  • кабель з'єднувальний Lemo-Lemo
  • акумулятори АА – 3 шт.,
  • зарядний пристрій
  • кабель для підключення до комп'ютера
  • паспорт,
  • керівництво з експлуатації,
  • кейс



Додаткові опції для замовлення

  • додаткові перетворювачі до дефектоскопу
  • додаткові кабелі до дефектоскопу
  • додатковий зарядний пристрій

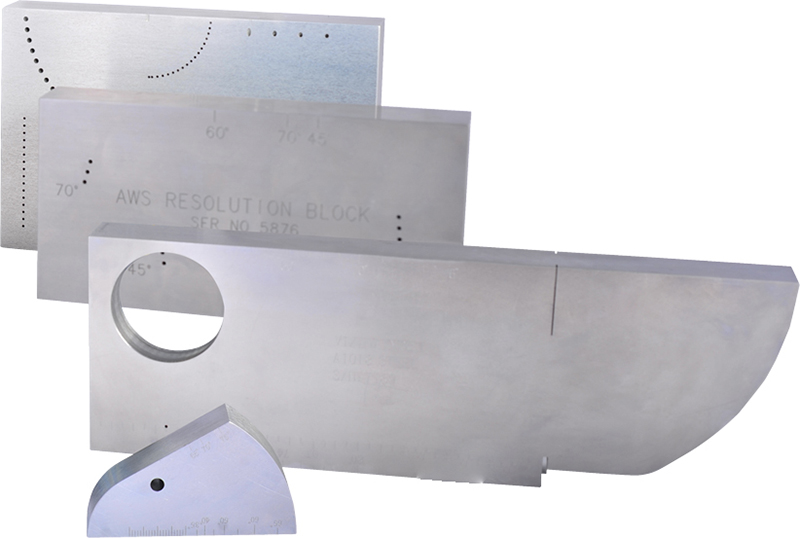

  • стандартні зразки (СЗ-1, СЗ-2, СЗ-3, СЗ-3Р та інші)
  • стандартні зразки підприємства з відбивачами типу зарубка, плоскодонне свердління та інші
  • стандартні зразки підприємства для налаштування глибиноміру (сходинка)
  • контактна рідина (гель) для ультразвукового контролю



Загальний огляд ультразвукового компактного дефектоскопу NOVOTEST УД2301: призначення, зовнішній вигляд, корпус, основні функції, меню та комплектація:
