Нова розробка – ультразвуковий дефектоскоп для експертного контролю з інноваційними функціями управління.

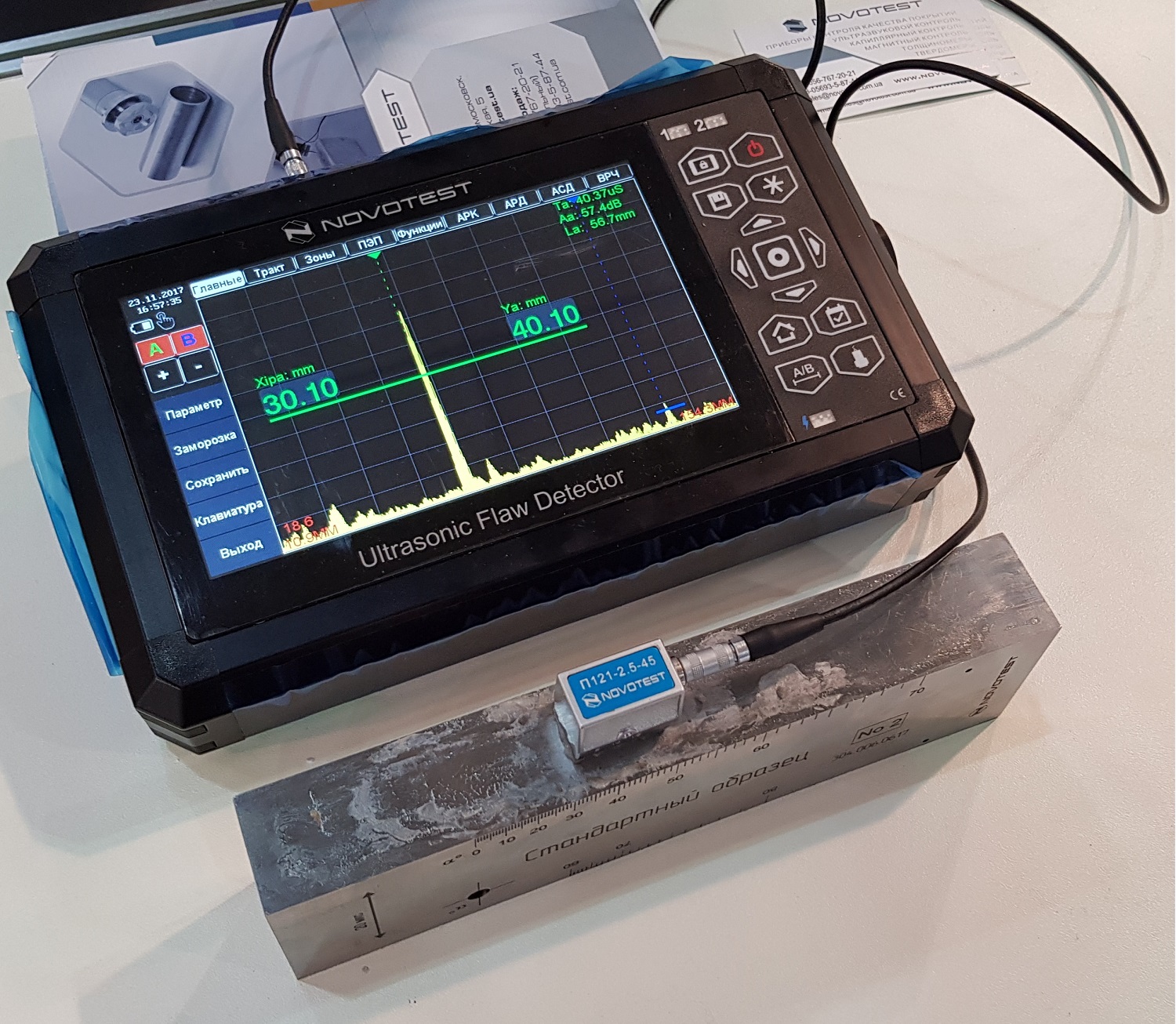

Ультразвуковий дефектоскоп УД3701 є старшою моделлю у лінійці ультразвукових дефектоскопів. На відміну від портативного дефектоскопа УД2301 цей прилад має повнорозмірний корпус і дисплей, при цьому має невелику вагу. Дефектоскоп має розширений функціонал сучасного професійного приладу, великий дисплей високої роздільної здатності (800*480 пікселів), керування за допомогою тач-скрин дисплея або клавіатури, акумулятор високої ємності. Тільки зазначені вище параметри роблять ультразвуковий дефектоскоп УД3701 одним із найбільш оптимальних виборів у такому форм-факторі приладу.
Призначення дефектоскопу
Ультразвуковий дефектоскоп УД3701 дозволяє виявляти різні внутрішні дефекти у виробах та конструкціях з різних матеріалів. Звичайно, найбільш поширеним є використання дефектоскопа для контролю якості металевих виробів та зварних з'єднань.
Однак, крім класичного використання в якості приладу для контролю якості, ультразвуковий дефектоскоп УД3701 має збільшену точність вимірювання часу для дуже точного вимірювання товщини виробів і швидкості ультразвуку в них. Даний режим роботи приладу дозволяє з точністю до 0,01 мм вимірювати товщину, як це роблять сучасні товщиноміри з А-сканом, таким чином замінюючи відразу два стандартні прилади - ультразвуковий дефектокоп і товщиномір.
Переваги нової технології
У новій генерації приладів, до якої належить і УД3701, застосовані ємнісні тачскрин дисплеї, що дозволило суттєво переглянути способи управління приладом - багато функцій стали доступнішими, управління - зручніше, а найголовніше - інтуїтивно зрозуміле, практично так, як ми звикли це робити в наших сучасних телефонах. Однак, пам'ятаючи про те, що прилад експлуатується в суворих польових умовах (в бруді, в олії, рукавичках ...) все управління приладом можна здійснити з клівіатури, яка може повністю замінити тачскрін. До речі, тачскрін можна повністю заблокувати з клавіатури, щоб випадково не натиснути в процесі роботи.
Архів налаштувань, перетворювачів та результатів контролю
Необхідно також скасувати організацію роботи зі збереженими результатами, налаштуваннями приладу та перетворювачами – всі ці параметри можна зберегти в архіві приладу, який поділений на два розділи – результати контролю та налаштування приладу.
В архіві результатів зберігаються повноцінні електронні копії сигналів, збережені при записі результату - таким чином, прямо з архіву результатів можна запустити режим симуляції і працювати з сигналом, ніби ви зараз проводите контроль (доступні всі налаштування приладу, установки стробів, вкл/вимкнення всіх функцій, у тому числі ЧРЧ, АСД, ДАК), недоступне для регулювання тільки посилення. Також безпосередньо в архіві результатів для кожного збереженого запису можна ввести текстовий блок із висновком. Таким чином, після передачі на ПК протокол залишиться тільки роздрукувати.
В архіві настройок зберігаються налаштування приладу та параметри перетворювачів. При збереженні налаштувань можна вибрати, що ви хочете зберегти - лише параметри ПЕП або всю конфігурацію приладу. Таким чином здійснюється можливість зберігання налаштувань для контролю різних виробів та завантаження індивідуальних параметрів перетворювачів, використовуючи відповідну конфігурацію приладу загалом. Необхідно помітити, що при збереженні та подальшому відновленні налаштування приладу, дефектоскоп повністю відновлює свій стан на момент збереження, включаючи такі параметри як - колірна схема, яскравість дисплея, розташування індикаторів та вікон у режимі контролю та, звичайно, всі налаштування параметрів контролю.
Унікальні особливості інтерфейсу дефектоскопа
Інтерфейс приладу є сучасним та інтуїтивно зрозумілим. Використання тачскріну диспея дозволило вивести на абсолютно новий рівень комфорту управління налаштуваннями приладу. Наприклад, для зміни позиції строба досить перетягнути його пальцем, а зміна тривалості розгортки і затримки здійснюється всім звичними свайпами по екрану, а зміна масштабу картинки двома пальцями. Вимірювані параметри, які на інших приладах статично виведені в певну зону екрана, користувач дефектоскоп УД3701 може перетягнути в зручне місце.
