Автоматическая система контроля твердости (измерения отпечатков)

Описание

Увеличение производительности и качества измерения твердости

Измерение твердости по Бринеллю предусматривает использование микроскопа для определения диаметра отпечатка. Как правило, в большинстве приборов используется обыкновенный оптический микроскоп. Оператору необходимо установить микроскоп на объект, найти отпечаток и по шкале микроскопа измерить диаметр, затем произвести еще одно измерения в перпендикулярном направлении. После этого, необходимо вычислить среднюю длину отпечатка в миллиметрах и по переводной таблице определить значение твердости по Бринеллю. Вся эта процедура занимает много времени и на каждом из этапов не исключена ошибка оператора. Автоматическая система измерения твердости создана, чтобы повысить скорость контроля и исключить возможность ошибок оператора, а также повысить точность измерения диаметров отпечатков. Дополнительно решается задача документирования результатов контроля - в программе можно хранить архив всех измерений.

Принцип работы автоматической системы измерения твердости

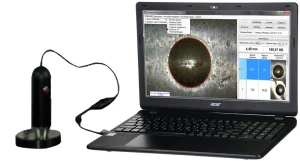

Система состоит из цифрового микроскопа и программного обеспечения. Микроскоп устанавливается прямо на отпечаток по Бринеллю на изделии и подключается к компьютеру с установленной программой. На мониторе отображается увеличенный отпечаток и по нажатию кнопки программа автоматически обнаруживает в поле зрения микроскопа отпечаток, определяет его границы и размеры, после этого атоматически измеряется диаметр отпечатка и по его размеру вычисляется значение твердости, которое выводится на дисплей компьютера или ноутбука. После этого оператор может сохранить измерение (и значение и фотографию отпечатка) в базу данных программы. В программе существует возможность ручного измерения диагоналей отпечатка оператором, а также в программе предусмотрены автоматические и ручные режимы калибровки микроскопа для получения сверхточных измерений диаметров отпечатков.

С каким твердомером можно применять автоматическую систему измерения отпечатков?

Система может быть использована с любым твердомером по Бринеллю, включая самые старые советские приборы. За относительно небольшую плату (стоимость микроскопа и программы) любой устаревший твердомер может быть превращен в современное оборудование без необходимости приобретения нового прибора. А комплектация простых моделей новых твердомеров данной системой существенно повышает качество и производительность контроля.
