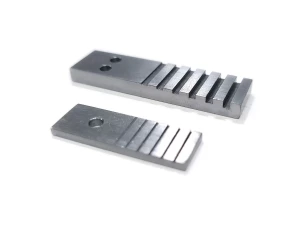

Эталон чувствительности канавочный

В наличии

600 грн

Цена указана с НДС

В корзину

Купить в один клик

В корзину

Купить в один клик

Эталоны чувствительности канавочные используются в радиографическом контроле для оценки чувствительности. Выполняется этот контроль посредством сравнительной оценки затемнений на радиографическом снимке эталонных канавок. Чем меньше глубина канавки, тем меньше она просвещается на радиографическом снимке. А чувствительность определяется размером минимального элемента, который оператор способен рассмотреть.

Соответствие стандартам - ГОСТ 7512-82

Как и любой СОП, эталон чувствительности рекомендуется выполнять из материала схожего с тем, что и объект контроля по химическому составу или, при отсутствии такой возможности, из материала идентичному по радиографическому поглощению.

Эталоны чувствительности нашего производства выполнены путем высокоточной фрезерной обработки заготовки, и представляют собой пластину с канавками строго заданной геометрии в соответствии с ГОСТ 7512-82.

Существует три типоразмера (номера) – 1,2 и 3, параметры которых представлены в таблице:

Номер эталона	Глубина канавок						Предельное отклонение глубины канавок	R, не более	a		b		c		h		i
	h1	h2	h3	h4	h5	h6			Ном.	Откл.	Ном.	Откл.	Ном.	Откл.	Ном.	Откл.	Ном.	Откл.
1	0,6	0,5	0,4	0,3	0,2	0,1	-0,5	0,1	2,5	±0,3	0,5	+0,2	10	-0,36	2	-0,1	30	-0,52
										±0,15		+0,1
2	1,75	1,5	1,25	1	0,75	0,5	-0,1	0,2	4	±0,4	1,5	+0,3	12	-0,43	4	-0,12	45	0,62
3	-	-	3	2,5	2	1,5	-0,25	0,3	6	±0,4	3	+0,3	14	-0,43	6	-0,12	60	-0,74
