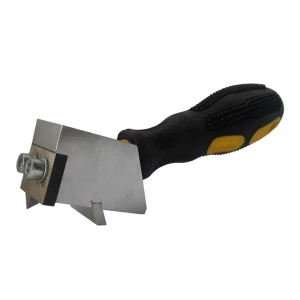

Толщиномер покрытий на любых основаниях ТПН-1

Измерение толщины покрытий на неметаллических основаниях и многослойных покрытий

Толщиномер-нож представляет собой прибор с резаками заданной формы, с помощью которого покрытие прорезается до основания (подложки), и затем, с помощью измерительного микроскопа (или иным способом), измеряется ширина образовавшегося надреза. Благодаря специальной форме резака и высокоточному изготовлению режущей кромки - ширина надреза пропорциональная толщине покрытия. Измерив ширину покрытия микроскопом и умножив ее на коэффициент соответствующий использованному резаку - вы легко получите толщину покрытия.

Дополнительным преимуществом данного метода измерения, по сравнению с электронными толщиномера покрытий, является то, что с помощью толщиномера-ножа становится возможным измерение многослойных покрытий с определением толщины каждого из слоев отдельно.

Методика проведения измерения

Выполнить надрез покрытия до основания (подложки) и измерить его ширину, которая пропорциональна толщине покрытия для этого:

а) подготовить толщиномер нож, установив в него резак с необходимым углом заточки;

б) прижать нож к покрытие и с достаточно сильным нажимомо провести по покрытию, прорезая его до основания;

в) на покрытии образуется V-образный надрез. Очистить аккуратно образовавшийся надрез от мусора, кусочком отслоившейся краски;

г) с помощью микроскопа измерить ширину надреза;

д) определить толщину покрытия, умножив измеренную ширину надреза на коэфициент (1; 0.4; 0.1) соответствующий применяемому ножу.

Комплект поставки

• ручка-держатель;
• 3 сменных ножа;
• паспорт, руководство по эксплуатации;
• упаковочная тара.

*Микроскоп поставляется по отдельному заказу и в стандартный комплект поставки не входит.
