Современные методы дефектоскопии включают в себя многогранный комплекс технологий и средств, с помощью которых в различных изделиях и материалах обнаруживают мельчайшие дефекты.

На сегодняшний день в промышленности наиболее универсальным и востребованным методом является – ультразвуковая дефектоскопия. Основанный на использовании частот ультразвукового диапазона, данный метод выявляет практически любые нарушения в однородности обследуемого объекта. Используемые технологии с различными переменными параметрами позволяют назвать ультразвуковую дефектоскопию – наиболее функциональным и универсальным методом неразрушающего контроля.

Своевременное использование оборудования для дефектоскопии позволяет еще на ранних этапах производства сэкономить значительные финансовые средства и временные ресурсы за счет превентивного обнаружения бракованной продукции. Еще больший экономический эффект возможно достигнуть при использовании методов дефектоскопии в строительстве с целью предотвращения преждевременных разрушений объектов, что способствует многократному увеличению их надежности и сроков эксплуатации.

Протокол испытаний графитового образца

ультразвуковым дефектоскопом NOVOTEST УД-1

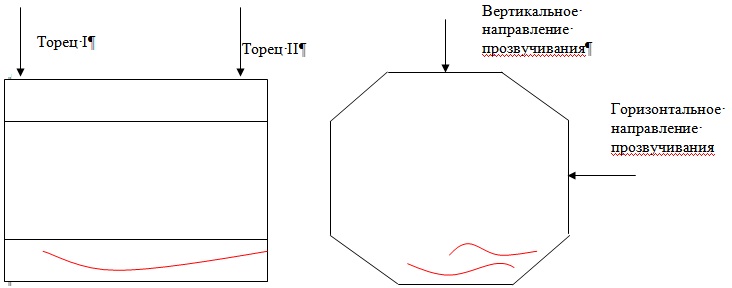

Геометрия образца и схема ультразвукового контроля показаны на рисунках ниже.



Получены следующие результаты:

1. Положение преобразователя «Торец II», направление вертикальное

 Отсутствие донного сигнала  – признак наличие дефектов (трещин), рассеивающих ультразвуковой сигнал

2. Положение преобразователя «Торец I» направление вертикальное

  Наличие донного сигнала – признак отсутствия дефектов (трещин)

При проведении сканирования преобразователем дефектоскопа вдоль образующей образца со стороны Торца II в направлении Торца I донный сигнал отсутствует вплоть до зоны, в которой трещина отсутствует. Информативный признак наличия трещины – отсутствие донного сигнала.

 3. Положение преобразователя «Торец II», направление горизонтальное



4. Положение преобразователя «Торец I», направление горизонтальное

Наличие донного сигнала наблюдалось по всей длине образца, при проведении контроля в горизонтальном направлении, что свидетельствует об отсутствии трещин в поперечном сечении образца.

Выводы

  1. Ультразвуковой дефектоскоп NOVOTEST УД-1 позволяет выявлять дефекты, типа расслоения (трещины) в графитовых образцах и изделиях.
  2. По амплитуде (высоте) донного сигнала можно судить «пористости» графитового материала. Ослабление донного сигнала также может быть вызвано небольшими по размеру трещинами, не перекрывающими все сечение вдоль оси установки преобразователя, что также можно использовать для обнаружения потенциально дефектных зон.
  3. Для проведения ультразвукового контроля, необходимо применение контактной жидкости. В данном случае применялся «ЦИАТИМ 221».

Результаты контроля по сечению без дефектов



Результаты контроля по сечению с дефектами
