Сучасні методи дефектоскопії включають багатогранний комплекс технологій і засобів, за допомогою яких у різних виробах і матеріалах виявляють дрібні дефекти.

Наразі у промисловості найбільш універсальним і затребуваним методом є ультразвукова дефектоскопія. Заснований на використанні частот ультразвукового діапазону, даний метод виявляє практично будь-які порушення однорідності об'єкта. Технології, що використовуються, з різними змінними параметрами дозволяють назвати ультразвукову дефектоскопію - найбільш функціональним і універсальним методом неруйнівного контролю.

Своєчасне використання обладнання для дефектоскопії дозволяє ще на ранніх етапах виробництва заощадити значні фінансові засоби та тимчасові ресурси за рахунок превентивного виявлення бракованої продукції. Ще більший економічний ефект можна досягти при використанні методів дефектоскопії в будівництві з метою запобігання передчасних руйнувань об'єктів, що сприяє багаторазовому збільшенню їх надійності та термінів експлуатації.

Протокол випробувань графітового зразка ультразвуковим дефектоскопом NOVOTEST УД-1

Геометрія зразка та схема ультразвукового контролю показані на малюнках нижче.



Отримано такі результати:

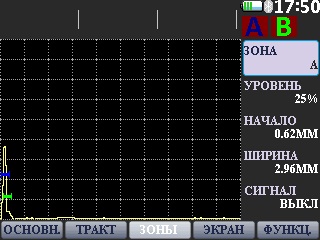

1. Положення перетворювача «Торець», напрямок вертикальний

1

 Відсутність донного сигналу - ознака наявністі дефектів (тріщин), що розсіюють ультразвуковий сигнал

2. Положення перетворювача «Торець I» напрямок вертикальний

2

  Наявність донного сигналу – ознака відсутності дефектів (тріщин)

При проведенні сканування перетворювачем дефектоскопа вздовж утворюючої зразка з боку Торця II у напрямку Торця I донний сигнал відсутній аж до зони, де тріщина відсутня. Інформативна ознака наявності тріщин – відсутність донного сигналу.

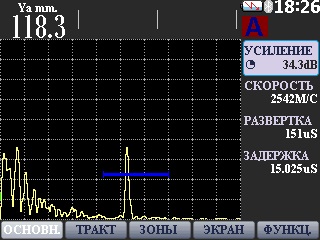

 3. Положення перетворювача «Торець II», напрямок горизонтальний

3

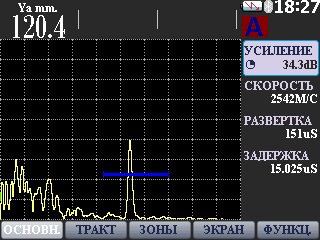

4. Положення перетворювача «Торець I», напрямок горизонтальний

4

Наявність донного сигналу спостерігалося по всій довжині зразка при проведенні контролю в горизонтальному напрямку, що свідчить про відсутність тріщин у поперечному перерізі зразка.

Висновки

  1. Ультразвуковий дефектоскоп NOVOTEST УД-1 дозволяє виявляти дефекти типу розшарування (тріщини) у графітових зразках та виробах.
  2. По амплітуді (висоті) донного сигналу можна судити про "пористості" графітового матеріалу. Ослаблення донного сигналу також може бути викликане невеликими за розміром тріщинами, що не перекривають весь переріз уздовж осі установки перетворювача, що також можна використовувати для виявлення потенційно дефектних зон.
  3. Для проведення ультразвукового контролю необхідно застосування контактної рідини. В даному випадку застосовувався «ЦИАТИМ 221».

Результати контролю за перерізом без дефектів

Результати контролю за перерізом із дефектами
