Толщиномер покрытий NOVOTEST ТП-1

Портативный толщиномер гальванических покрытий ТП-1 является высокоточным измерительным прибором оперативного неразрушающего контроля.

Толщиномер покрытий предназначен для контроля:

Толщины различных толстослойных защитных покрытий на различных сплавах и металлах;
Толщины лакокрасочных и иных диэлектрических – радиопоглощающих, мастичных, тефлоновых, пластиковых, анодноокисных, гальванических покрытий на сталях;
Толщины гальванических и лакокрасочных покрытий на неферромагнитных сплавах и цветных металлах;
Толщины битумных покрытий;
Замеров точки росы, температуры и влажности;
Замеров глубины пазов и шероховатостей на поверхности объекта

Внесен в Госреестр средств измерительной техники Украины №У3380-1

Соответствует ДСТУ 4219-2003 и рекомендован к применению

Электронный толщиномер – прибор, широко применяемый в судостроительной и автомобильной промышленности для измерения толщины лакокрасочного покрытия, с целью контроля качества выпускаемой продукции, а также определений состояния эксплуатационных характеристик подконтрольных объектов.

Задались вопросом – где купить толщиномер, цена которого объективна, а характеристики не уступают зарубежным аналогам? Продукция нашего предприятия отвечает всем современным нормам и стандартам. Достойное качество – по доступным ценам!

Преимущества толщиномера покрытий NOVOTEST ТП-1

широкий диапазон измеряемых толщин

удобство и простота проведения измерений

минимальное количество органов управления – одна кнопка – одна функция

графический индикатор с подсветкой

автоматическое распознавание датчиков

индикация типа подключенного датчика

контроль состояния заряда батареи

Технические характеристики толщиномера покрытий NOVOTEST ТП-1

Диапазон измеряемых толщин (в зависимости от типа датчика)	0 мкм ... 60 мм
Габаритные размеры, мм	120х60х25
Рабочий диапазон температур, ° С	-5С...+40С
Питание	2 элемента питания типа ААА
Время непрерывной работы, ч, не менее	20
Масса электронного блока с батареей, не более, кг	0,2

Технические характеристики датчиков для толщиномера покрытий NOVOTEST ТП-1

Покрытия на сталях (диэлектрические и электропроводящие покрытия на ферромагнитных металлах и сплавах)
Тип датчика	Толщина покрытия	Погрешность измерений	Габариты датчика, мм
датчик Ф-0,3	0-300 мкм	±(3% + 1 мкм)	Ø5x40
датчик Ф-0,5	0-500 мкм	±(3% + 1 мкм)	Ø 7x14
датчик Ф-2	0-2000 мкм	±(3% + 2 мкм)	Ø 9x35
датчик Ф-5	0-5000 мкм	±(3% + 2 мкм)	Ø 18x35
Покрытия на немагнитных металлах (диэлектрические покрытия на неферромагнитных металлах и сплавах)
датчик НФ-0,5	0-500 мкм	±(3% + 2 мкм)	Ø 12x35
датчик НФ-2	0-2000 мкм	±(3% + 2 мкм)	Ø 12x35
Толстослойные покрытия на металлах (диэлектрические покрытия на металлах)
датчик М-12	0-12 мм	±(3% + 0,002 мм)	Ø 15x50
датчик М-30	1-30 мм	±(3% + 0,003 мм)	Ø 40x50
датчик М-60	1-60 мм	±(3% + 0,005 мм)	Ø 70x60
Измерение шероховатости, Rz (после песко-дробеструйной обработки перед окрасочными работами)
датчик ДШ	2-360 мкм	±(3% + 2 мкм)	Ø 12x45
Измерение температуры, влажности и точки росы
датчик ДТ	-50...+125 °С	+/- 1 °С	Ø 15x45
датчик ДТВР	влажность: 0 - 100% температура:-50...125°С точка росы: -15 - +40°С	± 5% ± 1°С ± 2°С	Ø 15x120

Стандартный комплект поставки толщиномера покрытий NOVOTEST ТП-1

электронный блок толщиномера покрытий
один датчик (на выбор)
комплект мер толщины покрытий
эталонное основание
2 аккумулятора (типа ААА)
зарядное устройство
паспорт
упаковочная тара

Дополнительные опции для заказа

дополнительные датчики к толщиномеру покрытий (в зависимости от требований к контролю)
аккумулятор
зарядное устройство
комплект мер толщины покрытий
эталонное основание
аккумуляторная зачистная машинка

Дополнительная информация о толщиномере покрытий NOVOTEST ТП-1

Скачать технические характеристики толщиномера покрытий NOVOTEST ТП-1

Скачать руководство по эксплуатации на толщиномер покрытий NOVOTEST ТП-1

Примеры использования толщиномера покрытий NOVOTEST ТП-1 для решения типовых задач

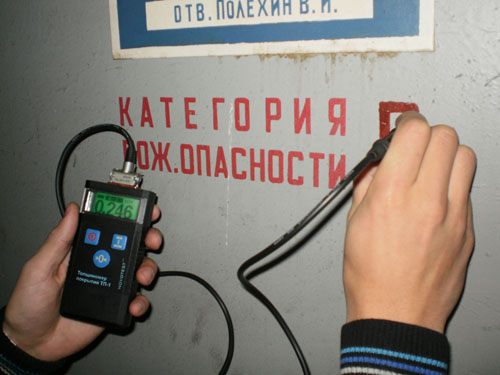

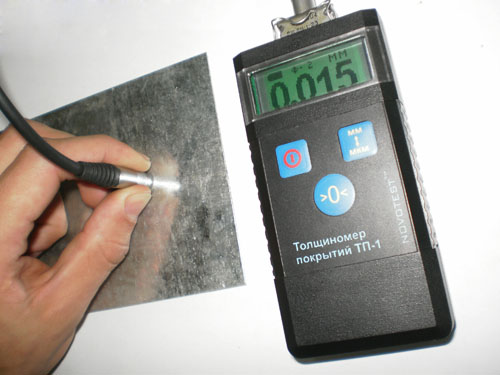

Измерение толщины гальванических покрытий. На рисунке: 0,015 - результат измерения толщины цинкового покрытия		Измерение толщины защитных (огнезащитных) покрытий. На рисунке: 0,246 - результат измерения толщины огнезащитного покрытий

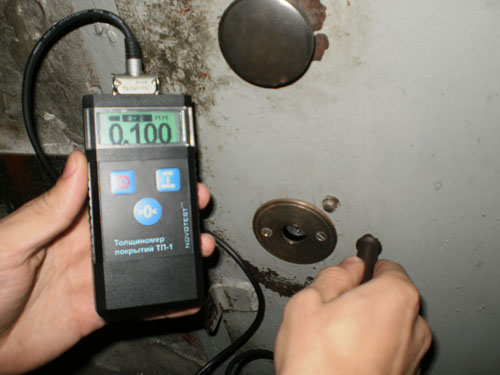

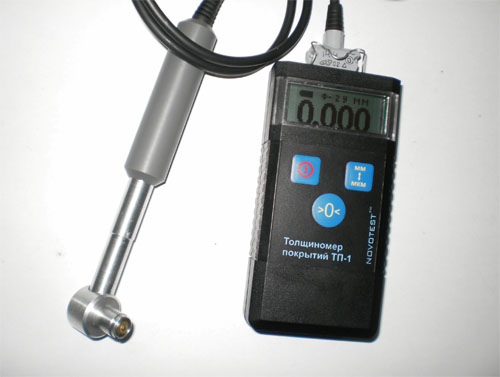

Измерение толщины лакокрасочных покрытий На рисунке: 0,100 - измеренное значение толщины лакокрасочного покрытия		Решения нестандартных задач измерения толщины покрытий На рисунке: специализированный угловой датчик для измерения толщины покрытий в труднодоступных местах

Примеры работы с толщиномером покрытий NOVOTEST ТП-1

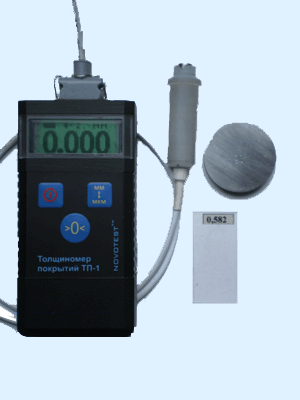

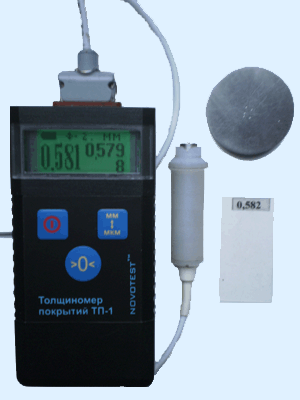

Перед проведеним измерений толщины покрытий необходимо установить нуль показаний прибора не непокрытом основании. На рисунке: 0,000 - результат установки нуля преобразователя на стандартном образце без покрытия		Проведение измерений в режиме с автоматическим усреднением. На рисунке: 0,581 - среднее значение 0,579 - текущий замер 8 - количество замеров, по которым проведено усреднение

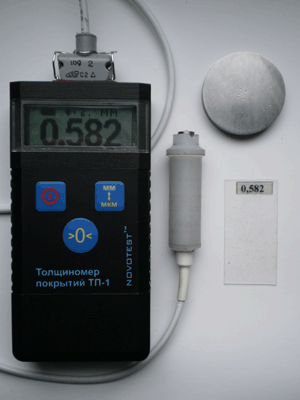

Основной режим измерения без устреднения На рисунке: 0,582 - измеренное значение толщины покрытия
