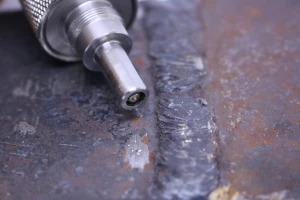

Датчик У1 (10 кг) для ультразвукового твердоміра для погано підготовлених поверхонь

Перетворювач У1 зі збільшеним навантаженням (98 Н) використовується для вимірювання твердості виробів з погано підготовленою та шорсткою поверхнею.

При проведенні вимірювань перетворювач встановлюється перпендикулярно до поверхні контрольованої деталі опорною шайбою і, натискаючи на насадку двома руками, алмазний індентор вдавлюється в поверхню деталі з навантаженням 10 кг. При цьому на поверхні деталі утворюється крихітний, практично не помітний неозброєному оку відміток, його розмір становить лише кілька мікронів. Чим глибше індентор продавлюється в матеріал деталі, тим менша твердість даного матеріалу.

Перетворювач калібрується по сталях Роквелла, Віккерса та Брінелля ще на виробництві. Використовуючи для вимірювання твердості різних металів кілька перетворювачів, немає необхідності їх щоразу налаштовувати та калібрувати, все раніше вироблені калібрування зберігаються у пам'яті перетворювача.

Габаритні розміри: Ø30×140 мм;

Маса, не більше: 250 г;

Шорсткість вимірюваної поверхні: 3,2 Ra;

Радіус кривизни вимірюваної поверхні: 5 мм;

Маса виробу, що контролюється, не менше: 0,1 кг;

Товщина контрольованого виробу, щонайменше: 1,5 мм;

Навантаження: 10 кгс (98 Н);

Похибка:

від 20 до 70 HRC – ±2 HRC;

від 90 до 650 HB – ±10 HB;

від 240 до 940 HV – ±15 HV.
