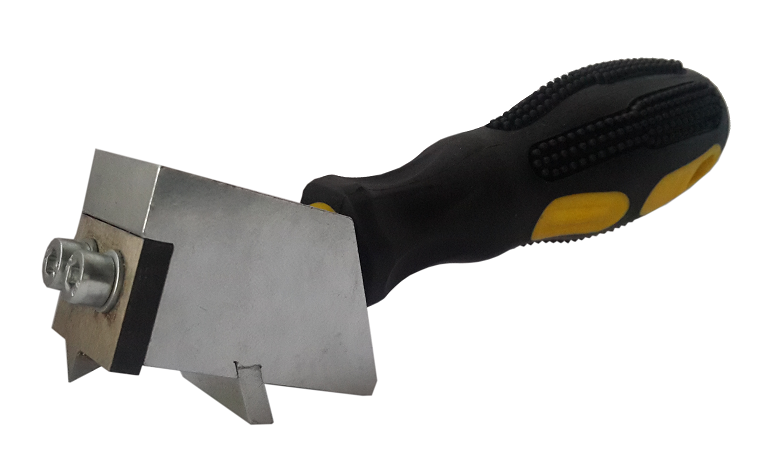

Товщиномір-ніж призначений для вимірювання товщини покриттів на будь-яких основах як металевих, так і неметалевих.

Принцип роботи ножа заснований на локальному руйнуванні (надрізі) покриття у місці виміру з наступним вимірюванням товщини покриття. Вимірювання покриття в місці надрізу стає можливим завдяки спеціальній формі різака, яка дозволяє вимірявши ширину надрізу визначити товщину покриття. Вимірювання проводиться будь-яким переносним вимірювальним мікроскопом з відповідним діапазоном вимірювання та дискретністю.

Додатковою перевагою товщиноміра-ножа є можливість визначити товщину кожного шару окремо для багатошарових покриттів.

Товщиномір ніж відповідає вимогам всіх основних стандартів - ISO 2808, ASTM 4138, DIN EN 1071-2, ГОСТ P51694.

Технічні характеристики

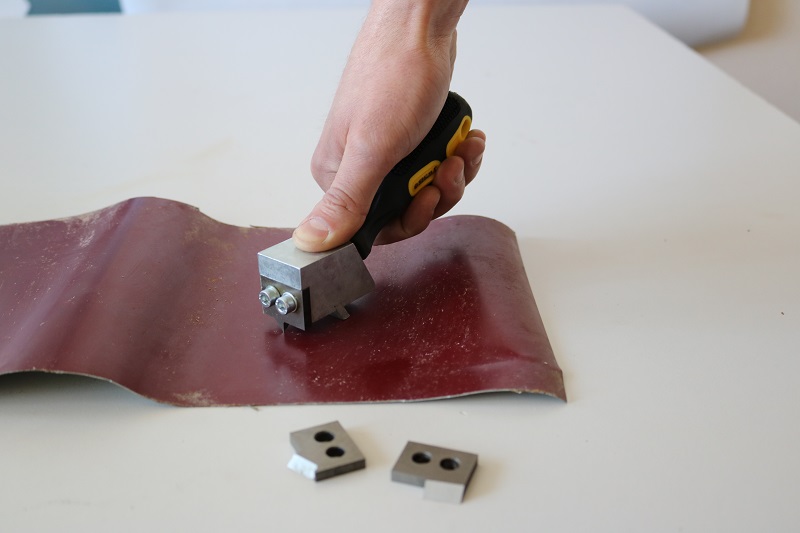

tpn1_2.jpg tpn1_1.jpg
 Товщина вимірюваних покриттів, мкм    Визначається довжиною шкали мікроскопа
 Похибка виміру  Половина ціни поділки мікроскопа
 Дискретність вимірювання  Залежить від застосовуваного ножа
 Габаритні розміри, мм, не більше  170*50*50



Методика проведення вимірювання

Виконати надріз покриття до основи (підкладки) та виміряти його ширину, яка пропорційна товщині покриття для цього:

а) підготувати товщиномір ніж, встановивши в нього різак з необхідним кутом заточування

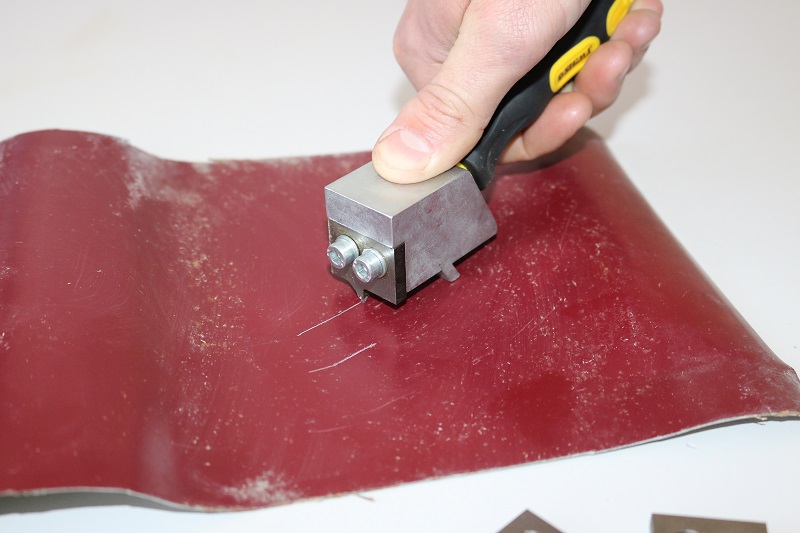

б) притиснути ніж до покриття та з досить сильним тиском провести по покриттю, прорізаючи його до основи

в) на покритті утворюється V-подібний надріз. Очистити акуратно утворений надріз від сміття, шматочком фарби, що відшарувалася.

г) за допомогою мікроскопа виміряти ширину надрізу.

д) визначити товщину покриття, помноживши виміряну ширину надрізу на коефіцієнт (1; 0.4; 0.1) відповідний ножу, що застосовується.



Комплект поставки

  • ручка-тримач;
  • 3 змінні ножі;
  • керівництво з експлуатації;
  • упаковка.

Мікроскоп поставляється за окремим замовленням і до стандартного комплекту поставки не входить.
