Приборы ультразвукового контроля предназначены для обнаружения дефектов в различных изделиях и конструкциях, а также измерения толщины различных объектов с односторонним доступом к ним. Для обнаружения дефектов используются ультразвуковые дефектоскопы, а для измерения толщины - ультразвуковые толщиномеры. Оба типа приборов комплектуются ультразвуковыми пребразователями, которые бывают прямыми и наклонными. Также, как правило понадобятся стандартные образцы ультразвукового контроля - для толщиномера они используются для настройки и проверки точности измерения толщины, а для ультразвуковых дефектоскопов еще и для настройки чувствительности и установки браковочных уровней.
Стандартні зразки призначені для забезпечення достовірності та одноманіття при проведенні ультразвукового контролю на підприємстві, як при серійному випуску продукції, так і при відпрацюванні технологій виробництва.
Усі стандартні зразки ультразвукового контролю поділяються на державні — ДСЗ, галузеві — СЗГ та стандартні зразки підприємств СЗП. Стандартні зразки в ультразвуковій дефектоскопії та товщинометрії призначені для визначення швидкості поширення ультразвуку (м/с), згасання ультразвуку (дБ) або коефіцієнта згасання (дБ/см), ефективної площі дефекту (мм2), ефективної товщини матеріалу (мм).
Достовірність, одноманітність ультразвукового контролю, залежить від правильності вибору, достовірності та одноманітності опорних сигналів від штучних відбивачів, що виготовляються в стандартних ультразвукових зразках, які виконують функцію заходів фізичних величин швидкості поширення ультразвуку, затухання ультразвуку та ефективної (відбиваючій ультразвук) площі штучних дефектів
ДСЗ Державні стандартні зразки призначені для зберігання та передачі одиниць вимірювання швидкості розповсюдження ультразвуку, загасання ультразвуку, ефективної товщини та ефективної площі ультразвукових відбивачів галузевим стандартним зразкам, ультразвуковим дефектоскопам та товщиномірам.
СЗГ Призначені для вимірювання параметрів ультразвукових імпульсних дефектоскопів (чутливості та похибки вимірювання координат), отримання опорного сигналу від циліндричних відбивачів при атестації та повірці стандартних зразків підприємств.
СЗП При ультразвуковому контролі конкретних матеріалів, виробів та з'єднань, опорні сигнали для налаштування ультразвукових імпульсних дефектоскопів, як правило, отримують від штучних відбивачів у стандартних зразках підприємств, що виготовляються з матеріалів близьких за своїми акустичними характеристиками (швидкості поширення та коефіцієнту згасання).
Детальніше: Стандартні зразки для ультразвукового контролю
Мінімальна ціна серед стандартних зразків підприємства на ринку України.

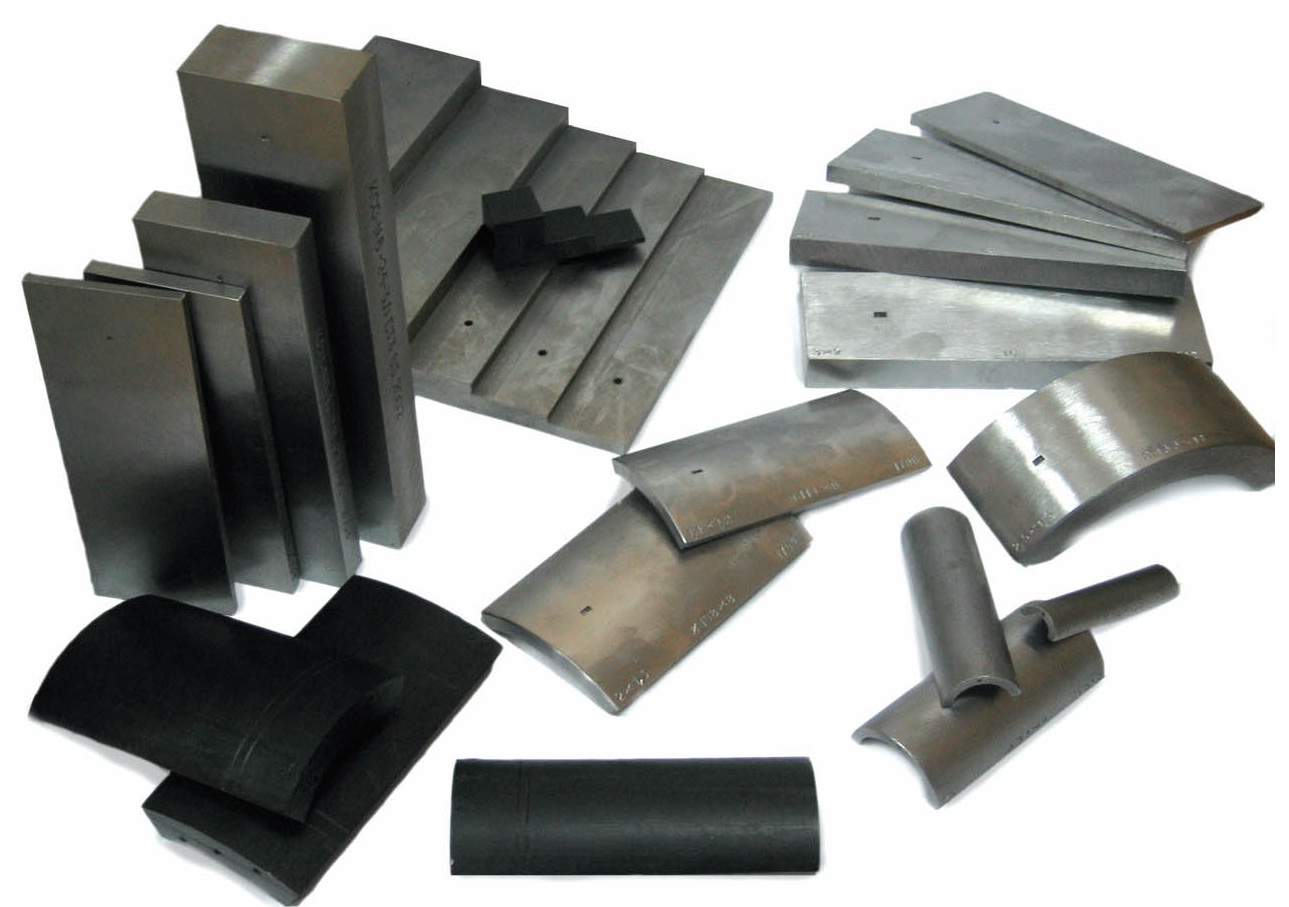

Стандартні зразки підприємства (СЗП) із зарубками використовуються для налаштування чутливості та тривалості розгортки ультразвукових дефектоскопів при контролі різних виробів (переважно плоских (листових) та трубних). СОЗП із зарубкою (кутовим відбивачем) виготовляється з того ж матеріалу, що й об'єкт контролю, при цьому геометрія (товщина та радіус кривізини поверхні стандартного зразка) повністю відповідають параметрам контрольованого виробу.
СЗП із зарубками можна умовно розділити на чотири типи:
Детальніше: Стандартні зразки підприємства (СЗП)
Випробувальні (стандартні) зразки за ОСТ 108.961.07-83 призначені для налаштування робочих режимів дефектоскопів, відтворення параметрів ультразвукового контролю та оцінки вимірюваних характеристик дефектів.
Зразки виготовляються з огляду на вимоги ГОСТ 24507-80, ГОСТ 21397-81, ГОСТ 1478276.
Метал зразків вибирається близьким за акустичними властивостями металу виливки (по можливості виготовляється з виливка замовника).
Відбивачі у зразках виготовляються на різних глибинах: мінімальна – відповідає мертвій зоні перетворювача, максимальна – максимально товщині виливків.
Детальніше: Комплект стандартних зразків для контролю виливків за ОСТ 108.961.07-83

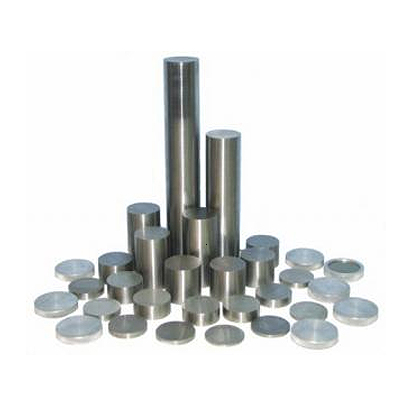

Комплект зразкових ультразвукових плоскопаралельних мір товщин КМТ-176 (КУСОТ-180) призначений для перевірки працездатності, налаштування та калібрування ультразвукових товщиномірів в умовах підприємств-виробників. Комплект стандартних зразків товщини КУСОТ-180 (КМТ-176) застосовується також при проведенні повірки, калібрування та метрологічної атестації ультразвукових товщиномірів. Комплект зразків товщини КУСОТ застосовується в діапазонах:
Комплект є зразками товщини, об'єднані в набори і упаковані в кейс.
Детальніше: Комплект ультразвукових стандартних зразків товщини КУСОТ-180 (КМТ-176)
Знятий з виробництва. Замість цього пропонується нова версія повнорозмірного дефектоскопа - ультразвуковий дефектоскоп УД3701
Сучасні методи дефектоскопії та відповідне обладнання для дефектоскопії дозволяють вирішувати широке коло питань щодо виявлення, попередження та своєчасного усунення різноманітних дефектів у різних галузях промисловості.
Своєчасна діагностика, чи то дефектоскопія металів, чи дефектоскопія зварних швів, і навіть будь-які інші діагностичні дослідження об'єктів чи матеріалів дозволяють ще на ранніх стадіях виявити будь-які відхилення від заданої норми. Таким чином, можна попередити виготовлення бракованих партій виробів, або вчасно виявити передчасне руйнування готових конструкцій, об'єктів.
Ультразвуковий дефектоскоп, ціна якого залежить від моделі та сфер застосування, призначається для проведення вимірів методами неруйнівного контролю. Наприклад, модель УД-1 дозволяє проводити виміри та виявляти різні дефекти, тріщини, або розшарування у виробах із графіту, металу, пластмаси. Виявлення дефектних зон відбувається шляхом порівняння характеристик амплітуд донних сигналів, які характеризують наявність потенційних проблемних зон, якими також можна визначати координати та оцінку параметрів дефектів.

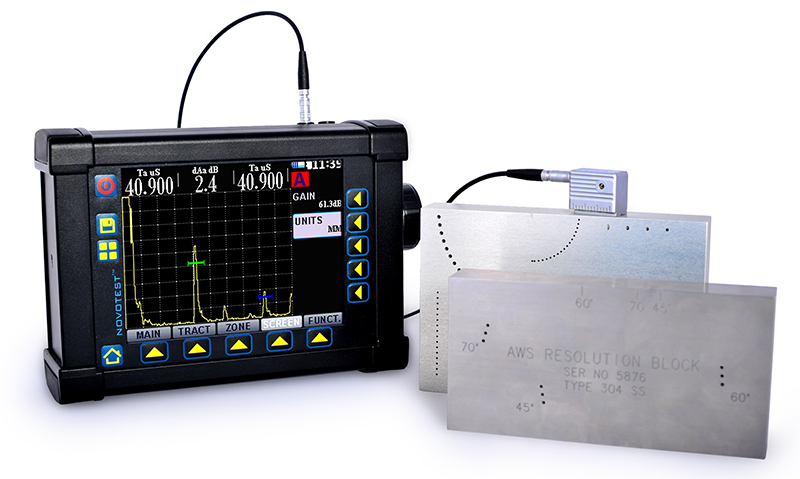

Призначення ультразвукового дефектоскопу NOVOTEST УД-1
Ультразвуковий дефектоскоп УД-1 призначений для виявлення дефектів типу порушення суцільності та однорідності матеріалів у напівфабрикатах, готових виробах та зварних з'єднаннях, для вимірювання глибини та координат їх залягання, вимірювання товщини, вимірювання швидкості поширення та згасання ультразвукових коливань (УЗК) у матеріалі. Дефектоскоп ультразвуковий легкий, зручний у роботі та функціональний.
Ультразвуковий дефектоскоп УД-1 з кольоровим дисплеєм та мінімальними розмірами – це найкращий вибір для експертного ультразвукового контролю. Потужний, легкий та портативний дефектоскоп, в ергономічному ударостійкому металевому корпусі. Дефектоскоп УД-1 дозволяє вимірювати товщину виробів з великою точністю, виводити сигнал у вигляді А- та B-сканів і має всі функції по повному документуванню контролю. Дефектоскоп має феноменально великий час автономної роботи – 24 години роботи дефектоскопа.
Детальніше: Дефектоскоп ультразвуковий NOVOTEST УД-1
