Снят с производства. Взамен предлагается новая версия полноразмерного дефектоскопа - ультразвуковой дефектоскоп УД3701
Современные методы дефектоскопии и соответствующее оборудование для дефектоскопии позволяют решать широкий круг вопросов по обнаружению, предупреждению и своевременному устранению разнообразных дефектов в различных областях промышленности.
Своевременная диагностика, будь то дефектоскопия металлов, либо дефектоскопия сварных швов, а также любые другие диагностические исследования объектов или материалов позволяют еще на ранних стадиях обнаружить любые отклонения от заданной нормы. Таким образом, становится возможным предупредить изготовление бракованных партий изделий, либо вовремя обнаружить преждевременное разрушение готовых конструкций, объектов.
Ультразвуковой дефектоскоп, цена которого зависит от модели и областей применения, предназначается для проведения замеров методами неразрушающего контроля. К примеру, модель УД-1 позволяет проводить замеры и выявлять различные дефекты, трещины, либо расслоения в изделиях из графита, металла, пластмассы. Обнаружение дефектных зон происходит путем сравнения характеристик амплитуд донных сигналов, которые характеризуют наличие потенциальных проблемных зон, по которым также можно определять координаты и оценку параметров дефектов.
Назначение ультразвукового дефектоскопа NOVOTEST УД-1
Ультразвуковой дефектоскоп УД-1 предназначен для обнаружения дефектов типа нарушение сплошности и однородности материалов в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале. Дефектоскоп ультразвуковой легок, удобен в работе и функционален.

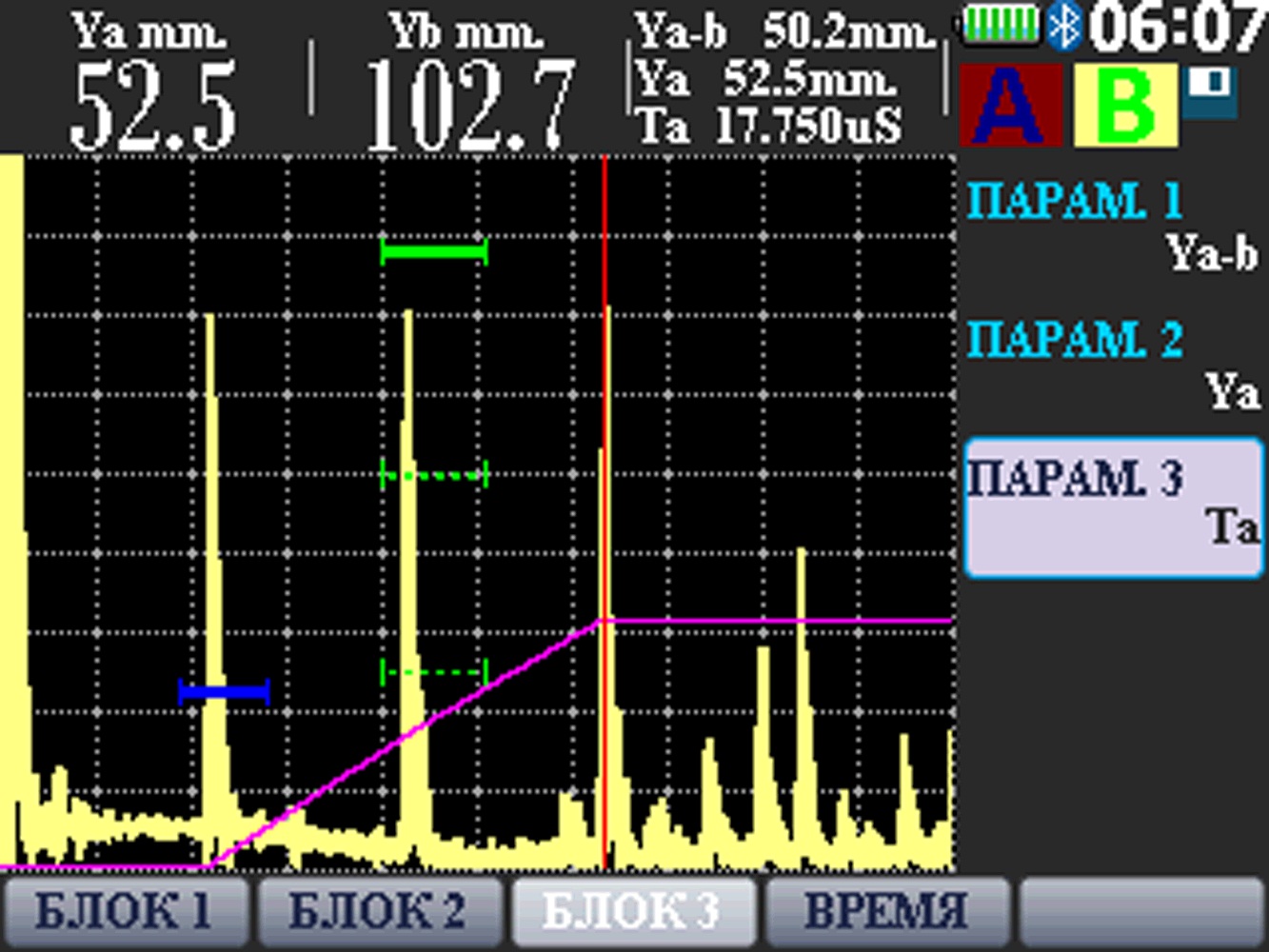

Ультразвуковой дефектоскоп УД-1 с цветным дисплеем и минимальными размерами - это лучший выбор для экспертного ультразвукового контроля. Мощный, легкий и портативный дефектоскоп, в эргономичном ударопрочном металлическом корпусе. Дефектоскоп УД-1 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по полному документированию контроля. Дефектоскоп имеет феноменально большое время автономной работы - 24 часа работы дефектоскопа.
Ультразвуковой дефектоскоп УД-1 позволяет полностью заменить морально устаревшие дефектоскопы типа УД2-12, обеспечивая современный уровень комфорта работы с дефектоскопом, функции документирования результатов контроля, сохранения настроек контроля и преобразователей, при этом прибор предлагается по цене дефектоскопа УД2-12.
Ультразвуковой дефектоскоп NOVOTEST УД-1 соответствует всем требованиям к современному цифровому дефектоскопу, при этом имея стоимость ниже, чем все существующие аналоги!
Дефектоскоп ультразвуковой выпускается в исполнении со стандартным аккумулятором (дефектоскоп работает до 10 часов), а также выпускается дефектоскоп с усиленным аккумулятором (дефектоскоп отрабатывает до 25 часов). Уникально низкое энергопотребление дефектоскопа позволяют вести контроль до 3-х смен подряд от одной зарядки деофектоскопа. С нашим дефектоскопом можно смело вести работы в любых условиях.
Дефектоскоп позволяет решать широкий круг задач - от толщинометрии тонких изделий, до дефектоскопии крупногабаритного литья. Получить рекомендации по выбору дефектоскопа для контроля ваших изделий можно у наших специалистов. Мы оказываем обучение работе с дефектоскопом, разрабатываем методики контроля ваших изделий с использованием ультразвукового дефектоскопа.
Назначение
Преимущества ультразвукового дефектоскопа УД-1
Частотный диапазон с плавной регулировкой от 0,2 до 10МГц
Приведены краткие преимущества дефектоскопа, еще больше информации о дефектоскопе вы можете получить по запросу.
Технические характеристики ультразвукового дефектоскопа УД-1
Диапазон измеряемых глубин (по стали), мм
до 6000
Диапазон регулировки усиления дефектоскопа
115 дБ, с шагом 0,1 дБ
Временная регулировка чувствительности (ВРЧ) дефектоскопа
диапазон до 70 дБ, с построением кривой по 16 опорным точкам, введенным вручную или от контрольных отражателей
Зоны контроля
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
Зондирующий импульс
настраиваемый, с амплитудой до 350 В, с изменяемой длительность от 12,5 до 500 нс, с шагом 12,5 нс
Память
настроек с А-сканом (Б-сканом, С-сканом), ограниченная размером SD-карты протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола), ограниченная размером SD-карты
Интерфейс
Bluetooth, SD-card
-20 ... +50 °С
Подробные технические характеристики дефектоскопа
Развертка мин.: 0 - 6 мкс макс.: 0 - 1000 мкс с шагом 25 нс
Задержка от 0 мкс до 1000мкс с шагом 25 нс
Максимальная длина контролируемого материала до 6000 мм (эхо-режим)
Диапазон скоростей 1000 - 9999 м/с
Задержка в призме 0 - 100 мкс с шагом 25 нс
Демпфирование 50 ом
Входной импенданс 50 ом / 600 ом
Зондирующий импульс радиоимпульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс
Частота повторений ЗИ автоматически регулируемая от 10 до 100Гц
Усилитель широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления 115 дБ, с шагом 0.1 дБ

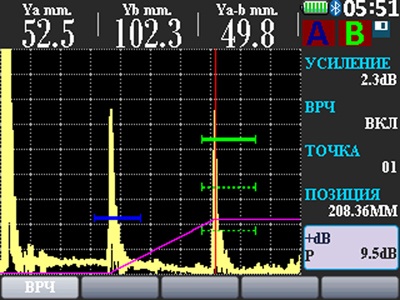

Временная Регулировка Чувствительности (ВРЧ) диапазон до 70 дБ, 12 дб/мкс с построением кривой по 16 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 16 точкам, регулируемая по высоте
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan,
Отсечка компенсированная, 0 - 90% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние
Дисплей Цветной, TFT 320 х 240 точек 135 х 100 мм.
Память Ограниченно емкостью SD карточки
Интерфейс USB, Bluetooth (опционально)
Разъемы преобразователей 2 Lemo
Аккумулятор Li-on 4-7а|ч
Время работы до 10 часов с аккумулятором 4000 а/ч до 24 часов с аккумулятором 6600 а/ч (опция)
Внешнее питание блок питания от сети 220 В, 50Гц AC
Напряжение питания 15V 2A
Диапазон рабочих температур от -30º C до +55° C
Размер (В x Ш x Д) 140 мм x 210 мм x 55 мм со стандартным аккумулятором (4000 а/ч) 140 мм x 210 мм x 85 мм с аккумулятором 6600 а/ч (опция) Масса 1,7 кг со стандартным аккумулятором (4000 а/ч) 2,7 кг с аккумулятором 6600 а/ч (опция)
Комплект поставки дефектоскопа ультразвукового УД-1
Дополнительные опции для заказа

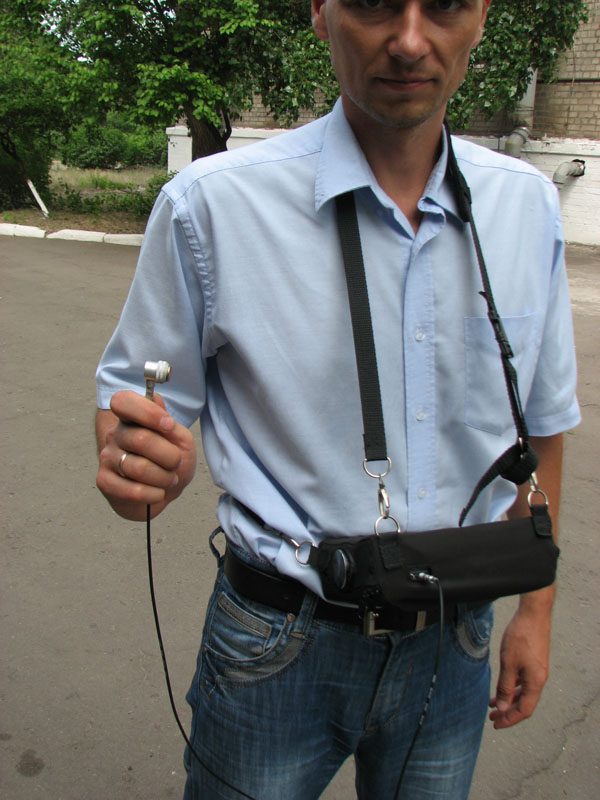

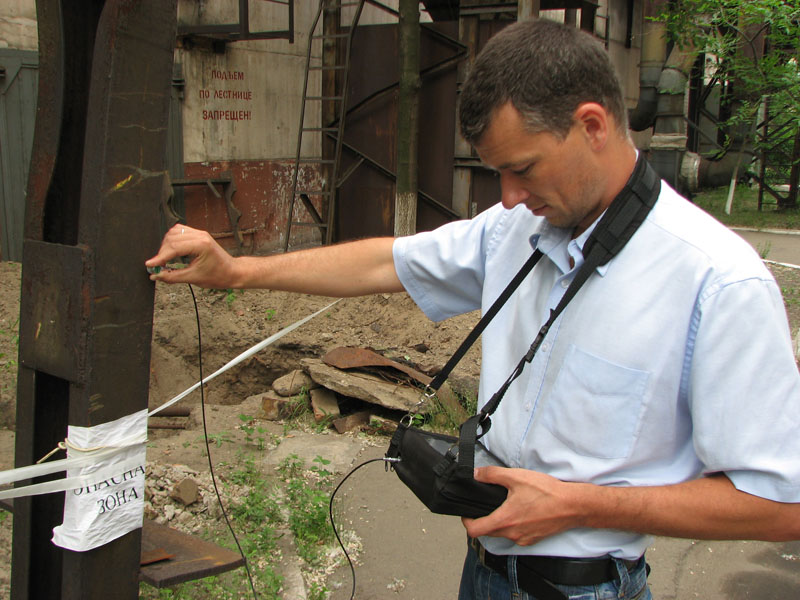

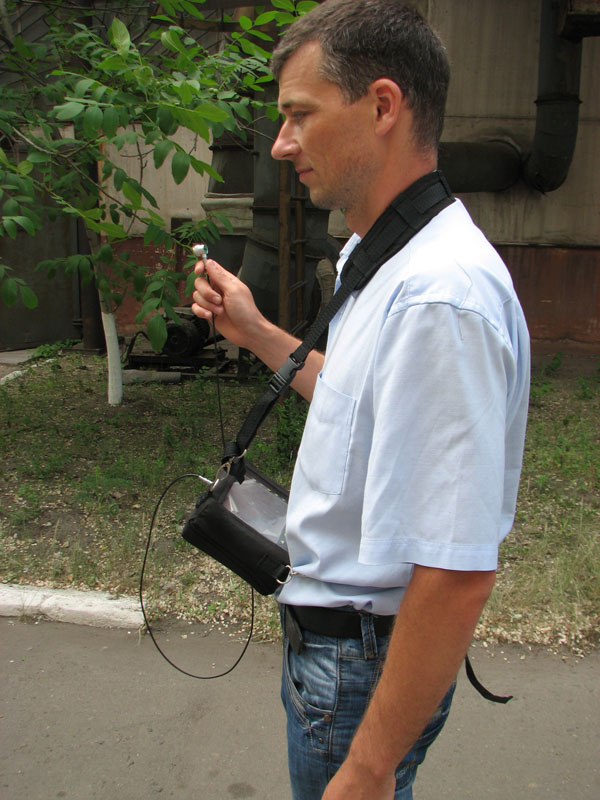

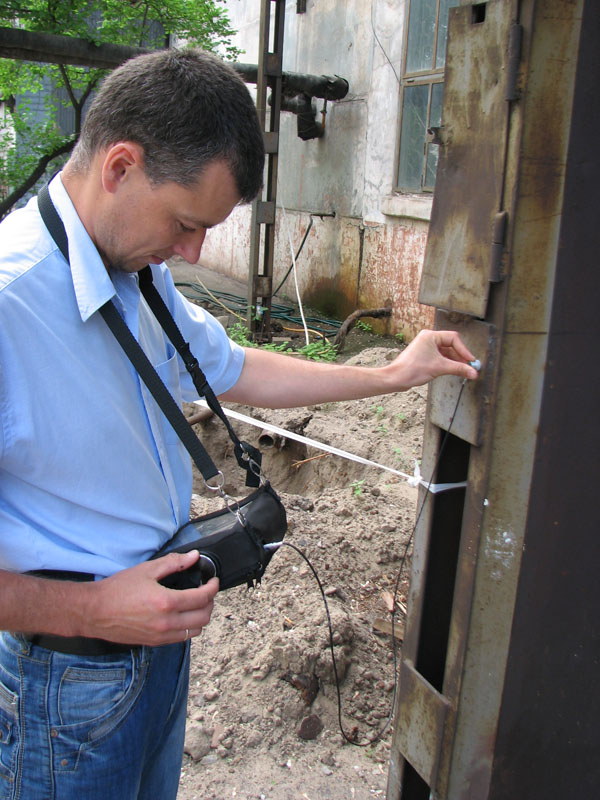

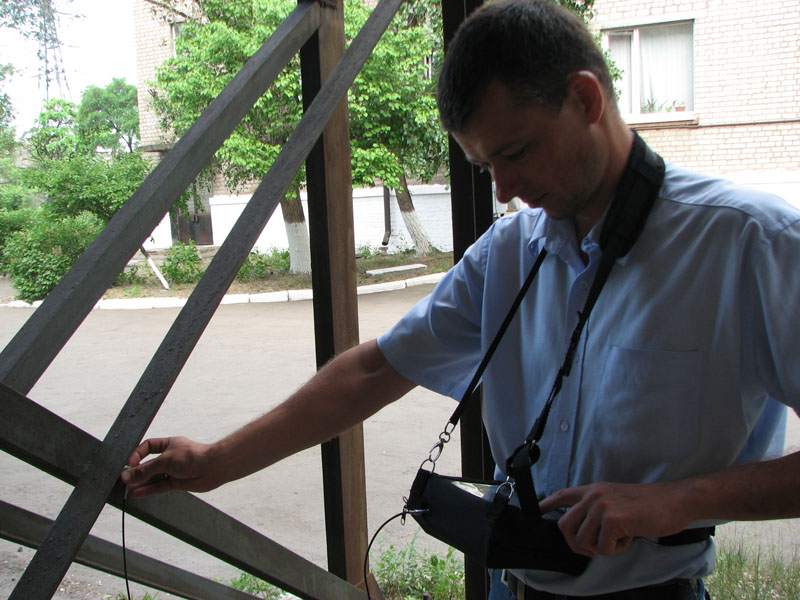

Использование навесного пояса-чехла с дефектоскопом
