Стандартный образец V1

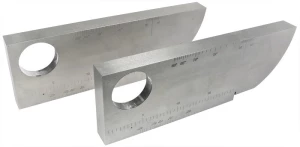

Стандартный образец V1 предназначен для калибровки и настройки ультразвуковых дефектоскопов. Стандартные образцы V1 полностью соответствуют требованиям стандартов ДСТУ ЕN ISO 2400 (EN ISO 2400:2012, IDT; ISO 2400:2012, IDT).

Стандартный образец V1 позволяет:

• определить точку ввода ультразвуковых колебаний и стрелу ультразвуковых преобразователей с погрешностью ± 0,5 мм;
• определить угол ввода ультразвуковых колебаний с погрешностью ±1 угл. град.;
• определить неконтролируемую (мертвую) зону (по стали) прямых ультразвуковых преобразователей;
• определить разрешающую способность (по стали) прямых ультразвуковых преобразователей;
• определить линейность развертки ультразвуковых дефектоскопов по горизонтали;
• произвести настройку скорости развертки и чувствительности прямых, сдвоенных и наклонных преобразователей.

Образец изготовлен из низкоуглеродистой мелкозернистой стали с малым коэффициентом затухания, обладает следующими характеристиками:

• скорость продольных ультразвуковых колебаний (УЗК) в материале образца на частоте 5,0 МГц при t = (20 ±5) °C равна (5920 ±30) м/с;
• скорость поперечных УЗК в материале вставки образца (полиметилакрилате) на частоте 5,0 МГц при t= (20 ±5) °C равна (2670 ±100) м/с;
• геометрические размеры образца соответствуют ДСТУ ЕN ISO 2400 (EN ISO 2400:2012, IDT; ISO 2400:2012, IDT).
