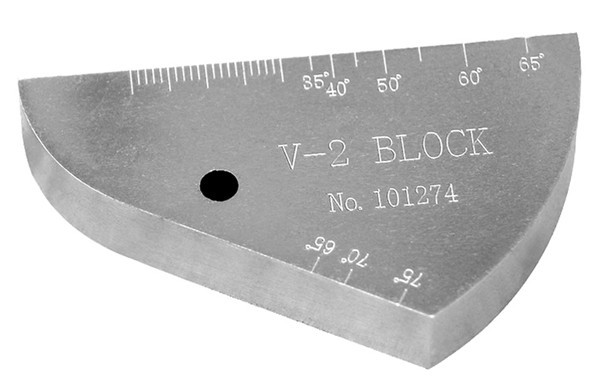

Стандартный образец V2

Стандартный образец V2 предназначен для калибровки и настройки ультразвуковых дефектоскопов. Стандартный образец V2 полностью соответствует требованиям стандарта ДСТУ ISO 7963.

Стандартный образец V2 позволяет:

• калибровать развертку дефектоскопа по скорости распространения ультразвуковых колебаний (УЗК) при работе с прямыми преобразователями;
• калибровать развертку дефектоскопа по скорости распространения УЗК при работе с наклонными преобразователями;
• определять точку выхода УЗК и стрелу наклонных преобразователей;
• определить угол ввода УЗК в сталь.

Образец изготовлен из низкоуглеродистой мелкозернистой стали с малым коэффициентом затухания, обладает следующими характеристиками:

• скорость продольных УЗК в материале образца на частоте 5,0 МГц при t = (20 ±5) °C равна (5920 ±30) м/с;
• скорость поперечных УЗК в материале вставки образца (полиметилакрилате) на частоте 5,0 МГц при t= (20 ±5) °C равна (3255 ±15) м/с;
• геометрические размеры образца соответствуют ДСТУ ISO 7963.
