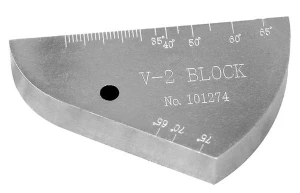

Стандартний зразок V2

Стандартний зразок V2 призначений для калібрування та налаштування ультразвукових дефектоскопів. Стандартний зразок V2 повністю відповідає вимогам стандарту ДСТУ EN ISO 7963.

Стандартний зразок V2 дозволяє:

• калібрувати розгортку дефектоскопа за швидкістю поширення ультразвукових коливань (УЗК) при роботі з прямими перетворювачами;
• калібрувати розгортку дефектоскопа за швидкістю поширення УЗК при роботі з похилими перетворювачами;
• визначати точку виходу УЗК та стрілу похилих перетворювачів;
• визначити кут введення УЗК в сталь.

Зразок виготовлений з низьковуглецевої дрібнозернистої сталі з малим коефіцієнтом загасання, має наступні характеристики:

• швидкість поздовжніх ультразвукових коливань УЗК в матеріалі зразка на частоті 5,0 МГц при температурі 20 ±5 °C дорівнює 5920 ±30 м/с;
• швидкість поперечних УЗК в матеріалі вставки зразка (поліметілакрілат) на частоті 5,0 МГц при температурі 20 ±5 °C дорівнює 3255 ± 15 м/с;
• геометричні розміри зразка відповідають ДСТУ EN ISO 7963.
